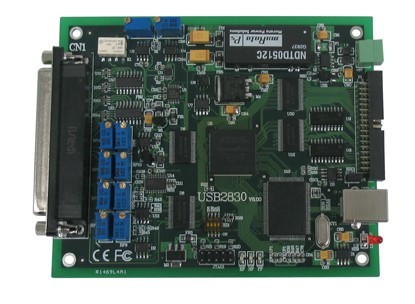

    USB2830 卡是一種基于 USB 總線的數據采集卡，可直接和計算機的 USB 接口相連，構成實驗室、產品質 量檢測中心等各種領域的數據采集、波形分析和處理系統。也可構成工業生產過程監控系統。它的主要應用場合 為：
    ■ 電子產品質量檢測
    ■ 信號采集
    ■ 過程控制
    ■ 伺服控制

第二節、AD 模擬量輸入功能

    ◆ 轉換器類型：AD7321
    ◆ 輸入量程：±10V、±5V(默認)、±2.5V、0～10V
    ◆ 轉換精度：有效精度 12 位(Bit)，第 13 位為符號位
    ◆ 采樣速率(Frequency)：31Hz～250KHz
                注釋：各通道實際采樣速率 = 總采樣速率/采樣通道數
        分頻公式：采樣頻率 = 主頻 / 分頻數，其中主頻 = 10MHz，32 位分頻，分頻數的取值范圍：最低為
        40，最高為 322580
  ◆ 物理通道數：32 通道(單端 SE)，16 通道(雙端 DI)
  ◆ 采樣通道數：軟件可選擇，通過設置首末通道實現(LastChannel – FirstChannel + 1)
  ◆ 通道切換方式：首末通道順序切換(軟件觸發切換，只有發出讀數據命令時才有切換動作)
  ◆ 模擬量輸入方式：單端模擬輸入和雙端模擬輸入(雙端也叫差分輸入)
  ◆ 數據讀取方式：非空和半滿查詢方式
  ◆ 存諸器深度：16K 字(點)FIFO 存儲器
  ◆ 存儲器標志：非空、半滿
  ◆ 采集方式(ADMode)：連續(異步)與分組(偽同步)采集
  ◆ 時鐘源：板內時鐘和板外時鐘(軟件可選)
  ◆ 組間間隔(GroupInterval)：軟件可設置，最小為采樣周期(1/Frequency)，最大為 32767uS (時間)
  ◆ 組循環次數(LoopsOfGroup)：軟件可設置，最小為 1 次，最大為 255 次
    ◆ 觸發模式(TriggerMode)：軟件觸發(內觸發)和硬件后觸發(外觸發)
    ◆ 觸發類型(TriggerType)：邊沿觸發和脈沖觸發(電平)
    ◆ 觸發方向(TriggerDir)：負向、正向、正負向觸發
    ◆ 觸發源(TriggerSource)：DTR(數字觸發信號)
    ◆ 觸發源 DTR 輸入范圍：標準 TTL 電平
    ◆ 程控放大器類型：默認為 AD8251，兼容 AD8250、AD8253
    ◆ 程控增益：1、2、4、8 倍(AD8251)或 1、2、5、10 倍(AD8250)或 1、10、100、1000 倍(AD8253)
    ◆ 模擬輸入阻抗：10M
    ◆ AD 芯片轉換時間：≤1.6uS
    ◆ 非線性誤差：±1LSB(最大)
    ◆ 系統測量精度：0.1%
    ◆ 工作溫度范圍：0℃ ～ +50℃
    ◆ 存儲溫度范圍：- 20℃ ～ +70℃

第三節、DI 數字量輸入功能

    ◆ 通道數：16 路
    ◆ 電氣標準：TTL 兼容
    ◆ 高電平的最低電壓：2V
    ◆ 低電平的最高電壓：0.8V

第四節、DO 數字量輸出功能

    ◆ 通道數：16 路
    ◆ 電氣標準：TTL 兼容
    ◆ 高電平的最低電壓：2.4V
    ◆ 低電平的最高電壓：0.5V
    ◆ 上電輸出：低電平

第五節、其他指標

    ◆ 板載時鐘振蕩器：40MHz

第六節、板卡外形尺寸

    120mm(長) * 98.5mm(寬)*16mm(高)

第七節、產品安裝核對表

    打開 USB2830 板卡包裝后，你將會發現如下物品：
       1、 USB2830 板卡一個
       2、 ART 軟件光盤一張，該光盤包括如下內容 ：
            a) 本公司所有產品驅動程序，用戶可在 USB 目錄下找到 USB2830 驅動程序；
            b) 用戶手冊(pdf 格式電子文檔)；

第八節、安裝指導

一、軟件安裝指導
    在不同操作系統下安裝USB2830板卡的方法一致，在本公司提供的光盤中含有安裝程序Setup.exe，用戶雙擊
此安裝程序按界面提示即可完成安裝。
