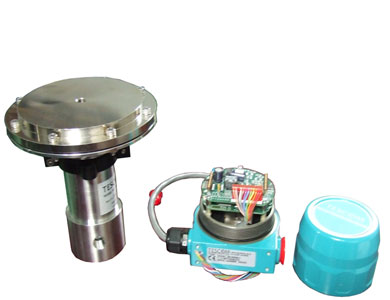

Tescom電子壓力控制器
采用大量程的壓力調節器和外部傳感器組合結構，可以進行從真空到高壓的分散控制。作為獨立部件，Tescom電子壓力控制器可范圍內控制干燥、潔凈的輸入氣體的壓力，它為系統提供閉環反饋控制并具備超常的精度和響應時間。
例：
ER3000SI-標準ER3000特性：
l 高度精確
l 壓力調節器產品的壓力范圍從真空至2000PSIG。額定流量為Cv=0.02至45
l I/P控制算法，外部反饋或級聯控制模式
l 可選調定點信號源
n 外部模擬信號：4-20mA或1-5VDC
n 數字式RS485（無需A/D或D/A轉換電路板）
n 下載模式（獨立與電腦運行）
l 可選反饋信號源
n 內部0-100PSIG壓力傳感器
n 外部模擬信號：4-20mA或1-5VDC
l 可選故障保護特性
n 模擬調定點、反饋及誤差信號可編程限定
n 故障保護狀態：維持最終壓力、排氣或全開
l 無內部邊帶作用
l 防水防腐蝕NEMA4X 外殼
l 提供Windows®及MS-DOS®軟件以便獲取數據、進行PID調諧（調定點和反饋信號的實時圖表顯示）、編譯及了解壓力狀況
l 提供協議軟件，可簡便轉換Windows®操作系統使用的DLL文件、MS-DOS®的C庫文件以及Mac®OS軟件
l 可與UI4000配套使用
l 示范軟件有Labview、Visual Basic、使用Windows系統的Visual C++以及MS-DOS的C庫文件等各種版本。
l 通過雙線的RS485連接可以在4000英尺的距離范圍內將32個ER3000控制器進行聯網
l 只需要使用ER3000和一只負壓傳感器就可以控制真空
l提供bs在此處鍵入公式。 ER3000典型氣路：
如下圖A所示，壓縮機輸出的氣體經過必要的干燥和過濾環節(圖中未畫該部分氣路），在進入ER3000之前須經過98-1100系列過濾器，該過濾器過濾精度可達10微米，可有效保證后續的ER3000及傳感器正常工作。在本系統中，ER3000的進氣口直接取自氣源，這里需要強調一點，氣源的壓力必須小于120PSIG,如果氣源的壓力大于此值，則氣源輸出氣體必須經減壓閥減壓后方可輸入ER3000，氣路中的壓力傳感器應盡可能靠近負載，ER3000作為壓力控制器件，其控制的目標值就是壓力傳感器位置所在點的壓力值。
