一、多參量變送器概述

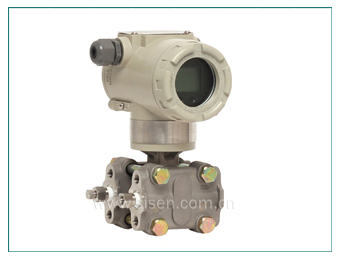

BST1100系列多參量變送器是在高精度電容式壓力變送器基礎上結合國際上通用的流量技術，采 用現代數字化處理技術開發的新一代高科技產品，集成一體化的差壓/壓力/溫度測量模塊，內置各種節 流裝置數據庫，其功能相當于三臺現場變送器和一臺流量積算儀之和。具有長期穩定性，高可靠性，使 用方便，測量精確度高等特點。 |
二、多參量變送器技術參數
1 |
應用指標 |
測量介質：液體、氣體 測量范圍：差壓測量：0～200KPa（最大） 壓力測量：0～21MPa（最大） 溫度測量：-200℃~850℃（選用2、3、4線制輸入） 輸出信號：4～20mA（補償過的流量信號） 三路4-20mA（流量/差壓、介質溫度、絕壓變 送輸出） 通訊協議：HART協議、MODBUS協議 |
2 |
技術特點
|
≥1.0%的質量流量精度，10：1量程比 可同步輸出瞬時流量/差壓，介質溫度 絕壓三路4-20mA信號 響應速度快 內置介質組態數據庫 先進的逐點溫度壓力補償技術 |
3 |
測量優勢 |
變送器同時測量過程對象的差壓、絕壓、過程溫度等三個參數，并輸入到 流量積算儀進行運算，計算出的流量值再進入DCS、PLC及回路控制器等。 信號通過這些控制處理后送給執行機構，完全對回路的控制。 |
4 |
測量原理 |
BST1100系列多參量變送器具有卓越的測量性能，可以適用于多種測量介質， 節流件包括：孔板、噴嘴、V錐，阿牛巴，文丘里等。本變送器內置多種組份 表，可根據流量測量計算書由上位機軟件進行現場組態，組態數據可即時下載 到流量儀表。 |
三、強大的計算機補償功能
對于標準節流件：我們已經將其與常見的的流體如：水、飽和蒸汽、過熱蒸汽、空氣、天然氣等對應
的計算書固化在組態軟件中，用戶只需要根據實際節流件輸入相應的物理參數和對應介質工況等參數即
可使用。
四、多參量變送器的精度優勢
帶滿量程 靜壓補償 |
多參量變送器的精度是制約差壓式流量計精度的重要原因，靜差誤差是指差壓變送器在 一定的管道靜壓下測量差壓所產生的誤差。普通的差壓變送器只有一個差壓傳感器，只 能通過現場帶壓調零來修正零點靜壓誤差，而滿量程靜壓影響無法削除，我們的 BST1100采用復合式傳感器，對滿量程靜壓進行了相應的補償，其現場運行總精度遠遠 高于普通智能差壓變送器，而使用BST1100的標準孔板流量計的系統精度可高達0.5% （液體）~1%（氣體）。 |
實時流量 動態補償 算法 |
使用普通智能變送器和二儀表構成的標準孔板差壓流量測量系統量程比一般只有3：1， 這是傳統差壓式流量計普遍存在的技術缺陷，而使用BST1100系列多參量變送器的實時 動態算法可對被測流體的流出系數/流速膨脹系數進行逐點運算，從而使標準孔板差壓流 量計的量程比達到8：1以上。 |
5、多參量變送器在應用過程中可能會涉及的儀表及配件
 |
 |
 |
 |
 |
 |
 |
 |
