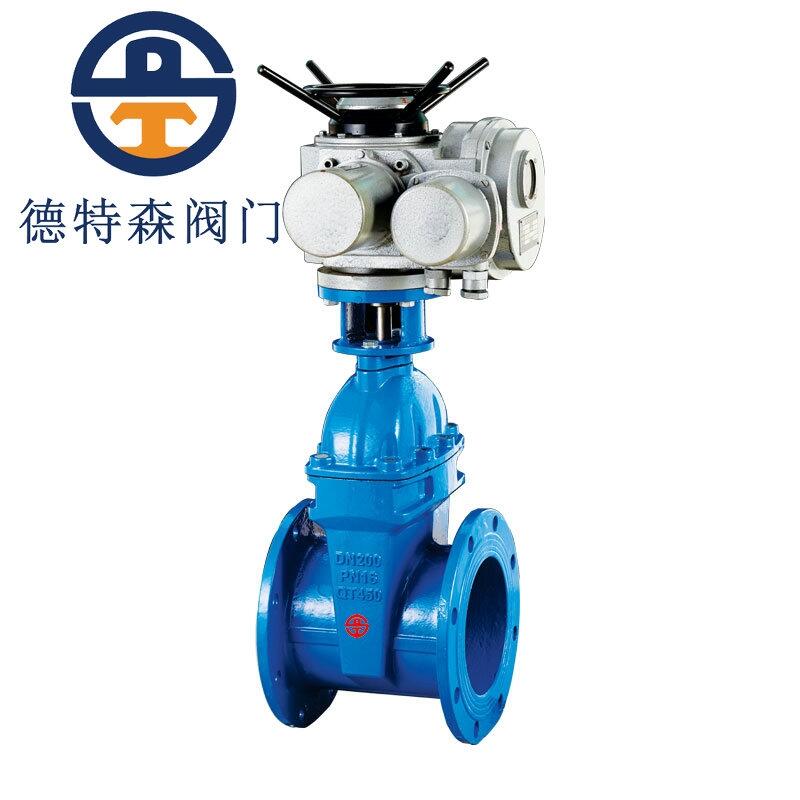

電動彈性座封閘閥、電動軟密封閘閥是采用球墨鑄鐵或碳鋼鑄造而成，電動軟密封閘閥具有強度高、重量輕，幾何尺寸精確的特點，電動彈性座封閘閥的閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱。密封、防銹功能，安全可靠，使用壽命長?？闪⑹脚P式安裝，電動彈性座封閘閥、電動軟密封閘閥廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。
1、 整體包膠：閥門采用整體包膠，其良好的覆著性能與精確的幾何尺寸，保證密封可靠，壽命長。
2、 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3、 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4、 耐腐蝕：內腔采用環氧樹脂涂裝，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5、 三“O”密封：閥桿采用三道O型環密封，磨擦阻力小，開關輕巧，不漏水。
|
公稱通經 |
DN50～DN1200mm |
|
公稱壓力 |
1.0～2.5MPa |
|
法蘭標準 |
GB/T 17241.6、GB9113 |
|
工作溫度 |
0～80℃ |
|
試驗標準 |
GB13927 AP1598 |
|
適用介質 |
水、油、氣等 |
|
名稱 |
材料 |
|
|
1 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
2 |
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
|
3 |
內六角螺栓 |
碳化處理 |
|
4 |
密封圈 |
丁腈橡膠 |
|
5 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
"O"形密封圈 |
丁腈橡膠 |
|
8 |
止推軸承 |
錫青銅 |
|
9 |
螺栓 |
不銹鋼 |
|
10 |
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
11 |
防塵罩 |
丁腈橡膠 |
|
公稱通徑DN（mm） |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
DN600 |
|
結構長度 L（mm） |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
結構高度 H（mm） |
732 |
773 |
820 |
870 |
915 |
1003 |
1110 |
1263 |
1630 |
1550 |
1610 |
1900 |
1938 |
2120 |
|
DN700-DN1200 |
||||||||||||||
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司銷售及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
