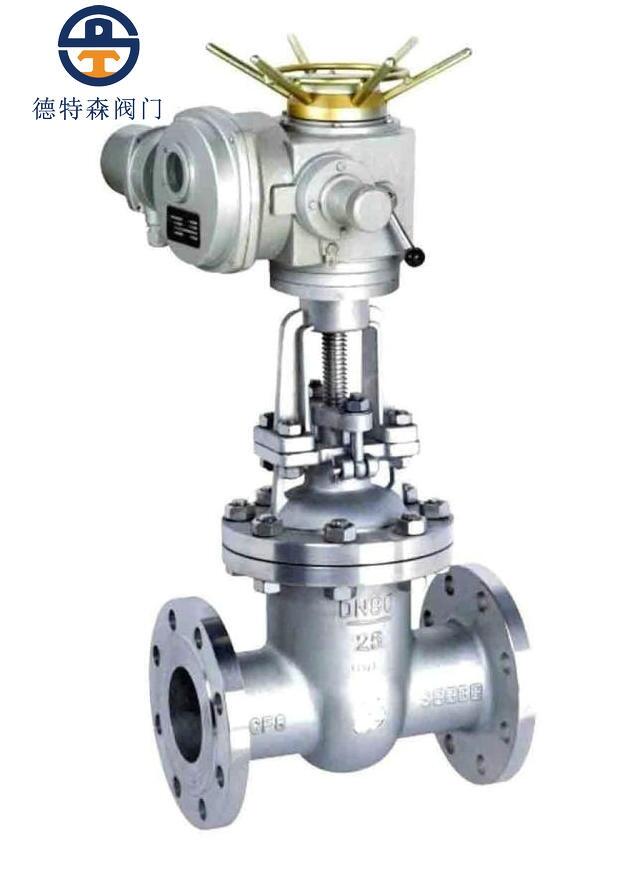

不銹鋼電動閘閥Z941W-25P主要特點及用途
1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
電動閘閥設計、制造標準
1．設計制造按GB/T 12234-89
2、結構長度按GB/T 12221-89
3、法蘭連接尺寸按：JB/T 79-94
4、閥門檢查和試驗按GB/T 13927-92
不銹鋼電動閘閥Z941W-25P主要性能規范
|
公稱壓力(MPa) |
試驗壓力(MPa) |
|||
|
殼體 |
密封(液) |
密封(氣) |
上密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
1.76 |
|
2.5 |
3.8 |
2.75 |
0.6 |
2.75 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.04 |
0.6 |
7.04 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
17.6 |
0.6 |
17.6 |
不銹鋼電動閘閥Z941W-25P適用范圍
|
殼體材料 |
適用介質 |
適用溫度（℃） |
|
碳素鋼(C型) |
水、蒸汽、油品 |
≤425 |
|
鉻鎳鈦鋼(P型) |
硝酸類 |
≤200 |
|
鉻鎳鉬鈦鋼(R型) |
醋酸類 |
≤200 |
|
鉻鉬鋼(I型) |
水、蒸汽、油品 |
≤550 |
電動法蘭閘閥主要連接及外形尺寸(PN16)
|
公稱通徑DN(in) |
主要外形尺寸及連接尺寸 |
電動裝置型號 |
|||||||
|
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
||
|
Z940、Z941、Z942 |
|||||||||
|
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
595 |
ZB15 |
|
50 |
250 |
160 |
115 |
100 |
16 |
3 |
4-Φ18 |
653 |
ZB15 |
|
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
665 |
ZB15 |
|
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
725 |
ZB15 |
|
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
787 |
ZB15 |
|
125 |
325 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
806 |
ZB20 |
|
150 |
350 |
280 |
240 |
210 |
24 |
3 |
8-Φ23 |
955 |
ZB20 |
|
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12-Φ23 |
1105 |
ZB40 |
|
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12-Φ25 |
1343 |
ZB40 |
|
300 |
500 |
460 |
410 |
375 |
30 |
3 |
12-Φ25 |
1516 |
ZC45 |
|
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16-Φ25 |
1678 |
ZC45 |
|
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16-Φ30 |
1849 |
ZC90 |
|
450 |
650 |
640 |
585 |
545 |
38 |
4 |
20-Φ30 |
1937 |
ZC90 |
|
500 |
700 |
705 |
650 |
608 |
42 |
4 |
20-Φ34 |
2234 |
ZC120 |
|
600 |
800 |
840 |
770 |
718 |
46 |
5 |
20-Φ41 |
2432 |
ZC180 |
|
700 |
900 |
910 |
840 |
788 |
48 |
5 |
24-Φ41 |
2489 |
ZC250 |
|
800 |
1000 |
1020 |
950 |
898 |
50 |
5 |
24-Φ41 |
2643 |
ZC350 |
|
900 |
1100 |
1125 |
1050 |
998 |
52 |
5 |
28-Φ41 |
2945 |
ZC500 |
|
1000 |
1200 |
1255 |
1170 |
1110 |
54 |
5 |
28-Φ42 |
3083 |
ZC500 |
|
1200 |
1350 |
1485 |
1390 |
1325 |
56 |
5 |
32-Φ48 |
3382 |
ZC800 |
|
1400 |
1500 |
1685 |
1590 |
1525 |
58 |
5 |
36-Φ48 |
3718 |
ZC1000 |
不銹鋼電動閘閥Z941W-25P主要連接及外形尺寸(PN25)
|
公稱通徑DN(in) |
主要外形尺寸及連接尺寸 |
電動裝置型號 |
|||||||
|
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
||
|
Z940、Z941、Z942 |
|||||||||
|
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-Φ18 |
595 |
ZB15 |
|
50 |
250 |
160 |
125 |
100 |
20 |
3 |
4-Φ18 |
653 |
ZB15 |
|
65 |
265 |
180 |
145 |
120 |
22 |
3 |
8-Φ18 |
665 |
ZB15 |
|
80 |
280 |
195 |
160 |
135 |
22 |
3 |
8-Φ18 |
725 |
ZB15 |
|
100 |
300 |
230 |
190 |
160 |
24 |
3 |
8-Φ23 |
787 |
ZB20 |
|
125 |
325 |
270 |
220 |
188 |
28 |
3 |
8-Φ25 |
902 |
ZB20 |
|
150 |
350 |
300 |
250 |
218 |
30 |
3 |
8-Φ25 |
955 |
ZB20 |
|
200 |
400 |
360 |
310 |
278 |
34 |
3 |
12-Φ25 |
1105 |
ZB40 |
|
250 |
425 |
425 |
370 |
332 |
36 |
3 |
12-Φ30 |
1343 |
ZB40 |
|
300 |
450 |
485 |
430 |
390 |
40 |
4 |
12-Φ30 |
1516 |
ZC60 |
|
350 |
550 |
550 |
490 |
448 |
44 |
4 |
16-Φ30 |
1678 |
ZC60 |
|
400 |
600 |
610 |
550 |
505 |
48 |
4 |
16-Φ34 |
1849 |
ZC90 |
|
450 |
650 |
660 |
600 |
555 |
50 |
4 |
16-Φ34 |
1937 |
ZC90 |
|
500 |
700 |
730 |
660 |
610 |
52 |
4 |
20-Φ34 |
2234 |
ZC120 |
|
600 |
800 |
840 |
770 |
718 |
56 |
5 |
20-Φ41 |
2432 |
ZC180 |
|
700 |
900 |
955 |
875 |
815 |
60 |
5 |
20-Φ41 |
2489 |
ZC250 |
|
800 |
1000 |
1070 |
990 |
930 |
64 |
5 |
24-Φ48 |
2643 |
ZC350 |
