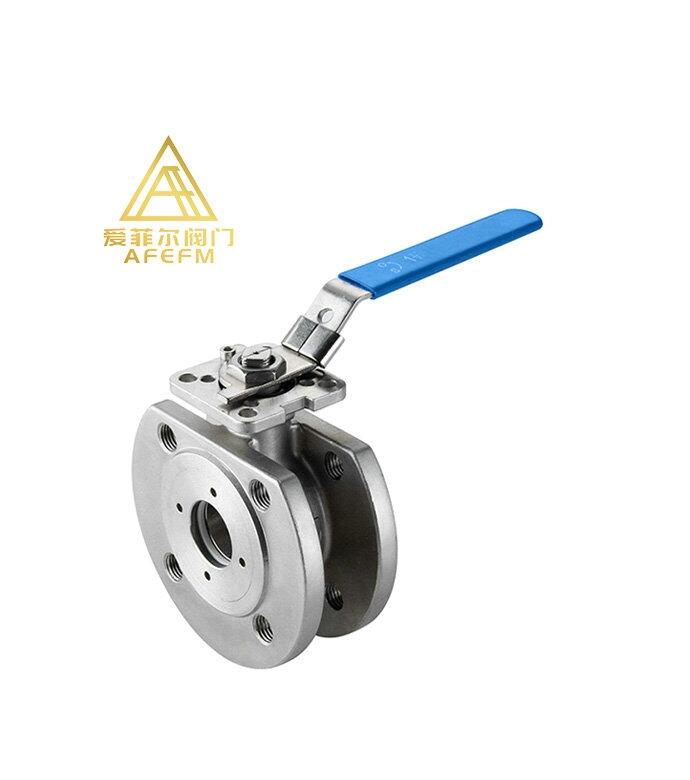

SPQ71F-16P意式對夾超薄型球閥
一、產品特征
公稱壓力：1.6-2.5MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
二、主要連接尺寸及重量
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
|
d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
79 |
100 |
125 |
|
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
|
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
|
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
|
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
|
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
三、主要零件材料
|
零件名稱 |
材質 |
|
|
閥體 |
不銹鋼CF8M/CF8 |
碳鋼WCB |
|
球 |
不銹鋼 316/304 |
不銹鋼SS304 |
|
密封墊 |
聚四乙烯PTFE |
聚四乙烯PTFE |
|
閥桿 |
不銹鋼 316/304 |
不銹鋼SS304 |
|
填料 |
聚四乙烯PTFE |
聚四乙烯PTFE |
|
定位鎖 |
不銹鋼304 |
不銹鋼304 |
|
手柄 |
不銹鋼304 |
不銹鋼304 |
|
發紺螺母 |
不銹鋼304 |
不銹鋼304 |
|
填料壓蓋 |
不銹鋼304 |
不銹鋼304 |
|
手柄套 |
塑料 |
塑料 |
|
密封瓶帽 |
不銹鋼 316/304 |
不銹鋼SS304 |
|
墊圈 |
聚四乙烯PTFE |
聚四乙烯PTFE |
