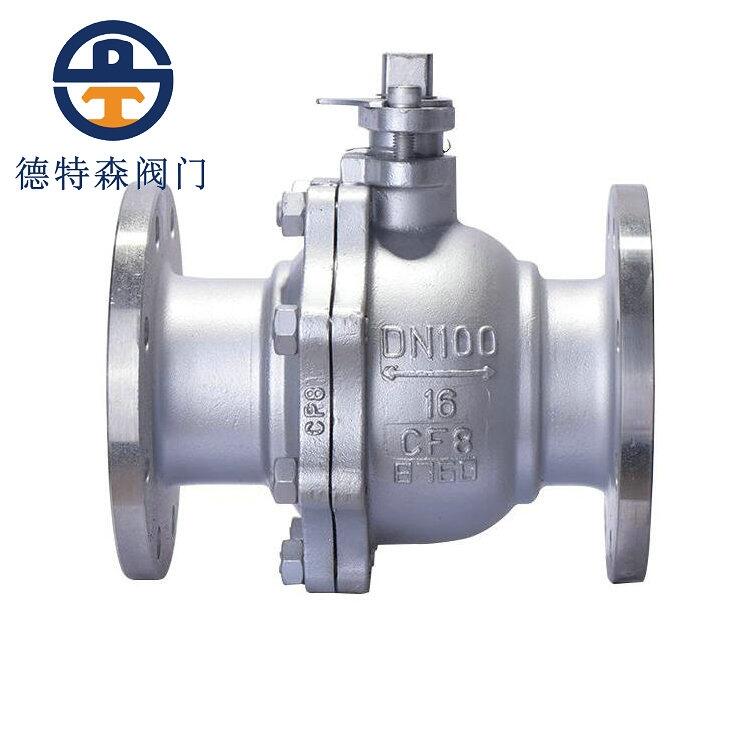

一、不銹鋼CF8球閥Q41W-16P簡介：本閥用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素、硫酸、鹽酸等多種介質。本廠球閥具有以下特點：
1、在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝
二、不銹鋼CF8球閥Q41W-16P相關性能參數及制造標準：
|
型 號 |
Q41F-16P/25P/40P |
Q41F-16R/25R/40R |
|
|
工作壓力（MPa） |
1.6/2.5/4.0 |
||
|
適用溫度（℃） |
≤150 |
||
|
適用介質 |
水、蒸汽、油品、煤氣、氧化介質、尿素、硫酸、鹽酸硝酸、醋酸、等蝕性介質 |
||
|
材料 |
閥體、閥蓋 |
鉻鎳系不銹鋼 |
|
|
球體、閥桿 |
鉻鎳系不銹鋼 |
||
|
密封圈 |
柔性石墨墊圈/316＋柔性石墨墊圈 |
||
|
填料 |
聚四氟乙烯 |
||
|
設計制造標準 |
GB12235-89 |
||
|
結構長度 |
GB12221-89 |
||
|
法蘭尺寸 |
JB/T79-94 |
||
三、Q41F-16P/R不銹鋼法蘭浮動球閥主要連接尺寸（單位：mm）:
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
80 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
