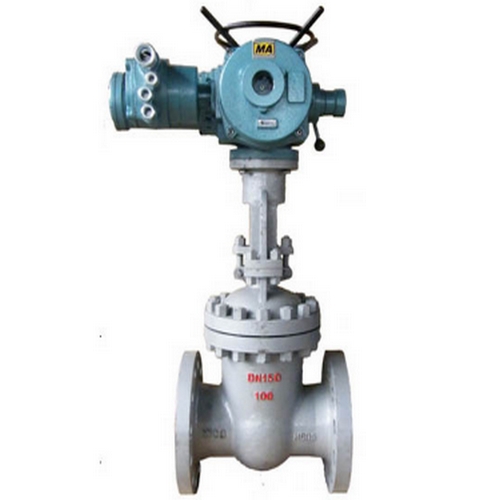

Z941H-25C-DN80明桿楔式電動閘閥 智能一體化電動碳鋼閘閥說明：
Z941H-25C-DN80明桿楔式電動閘閥 智能一體化電動碳鋼閘閥是法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為黃銅（Z941T-10）、灰鑄鐵（Z941W-10），公稱壓力 PN10，閥體材料為灰鑄鐵的閘閥。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏?。密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
Z941H-25C-DN80明桿楔式電動閘閥 智能一體化電動碳鋼閘閥特點：
1.流體阻力小，密封面受介質的沖刷和侵蝕小。
2.開閉較省力。
3.介質流向不受限制，不擾流、不降低壓力。
4.形體簡單，結構長度短，制造工藝性好，適用。
公稱壓力或壓力級：PN1.0-1.6MPa、ANSI CLASS 150-300LB、JIS10-20K
公稱通徑或口徑：DN10~1000、NPS 1/2~36"
連接方式：法蘭、對焊、螺紋等
適用溫度：-196℃~700℃
驅動方式：手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動
閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、 CF8M(316)、CF3M(316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
Z941H-25C-DN80明桿楔式電動閘閥 智能一體化電動碳鋼閘閥性能參數:
|
閥體、閥蓋、閘板 |
WCB |
ZG1Cr18Ni9Ti |
CF8（304） |
CF3（304L） |
ZG1Cr18Ni12Mo2Ti |
CF8M（316） |
|
密封面 |
Cr13或硬質合金 |
本體（W）或硬質合金（Y） |
||||
|
閥桿及內件 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9（304） |
00Cr19Ni11（304L） |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2（316） |
|
填料 |
柔性石墨 |
|||||
|
墊片 |
不銹鋼纏繞墊片 |
|||||
|
適用介質 |
水、蒸汽、油品等 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
||
|
適用溫度 |
-29~425℃ |
-40~500 ℃ |
||||
