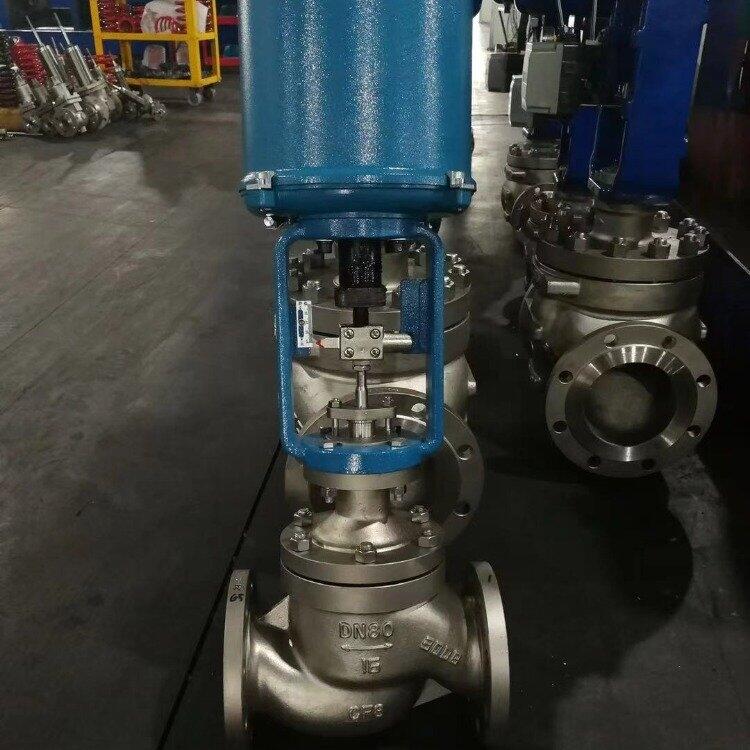

ZDLPF電動襯氟調節閥
一、概述：
ZDLPF電動襯氟調節閥是一種壓力平衡式的調節閥。接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
二、主要規格參數：
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||
|
閥座直徑mm |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量 |
直線 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
0.8 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
行程mm |
10 |
16 |
25 |
40 |
60 |
|||||||||||
|
允許壓差 |
單座式 |
6.4 |
4.5 |
2.5 |
3.2 |
3.2 |
2.15 |
1.4 |
1.37 |
0.94 |
0.6 |
0.52 |
0.35 |
0.2 |
||
|
套筒式 |
6.4 |
3.7 |
3.7 |
2.4 |
2.9 |
1.5 |
0.8 |
3.1 |
3.1 |
3.1 |
||||||
|
允許泄 |
單座式 |
為Kv值的0.01%，按GB4213-84標準 |
||||||||||||||
|
套筒式 |
為Kv值的0.05%，按GB4213-84標準 |
|||||||||||||||
|
配電動執 |
PSL |
201 |
202 |
204 |
208 |
312 |
||||||||||
|
3610 |
3610SA-08 |
LA-20 |
3610LSB-30 |
3610LSB-50 |
3610LSC-65 |
|||||||||||
|
基本誤差% |
±2.5 |
|||||||||||||||
|
回差% |
2.0 |
|||||||||||||||
|
死區% |
3.0 |
|||||||||||||||
|
始終點偏差% |
±2.5 |
|||||||||||||||
|
額定行程偏差% |
2.5 |
|||||||||||||||
|
可調比 |
50：1 |
|||||||||||||||
三、主要性能參數：
1.形式：直通倒S鑄造閥
2.公稱通徑：DN20-200mm
3.公稱壓力：PN1.6 4.0 6.4MPa
4.連接形式：JB78-59 JB/T79。2-94凹式
5.材料：HT200 ZG270-500 ZG1Gr18Ni9Ti ZGOCr18Ni12M02Ti
6.常溫型：-40-+200℃
7.散熱型：+200℃-+450℃
8.壓蓋形式：螺栓壓緊式
9.填料：V型聚四氟乙烯，柔性石墨，石棉編織填料
10.閥芯形式：上導向單座柱塞式閥芯，或上導向單座套筒柱塞式閥芯
11.流量特性：等百分比特性，直線特性和快開特性
12.閥芯材料：1Cr18Ni9Ti Ocr18Ni12M02Ti
四、執行機構：
|
型號 |
381LSA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-99 |
381LSC-160 |
|
隔爆型號 |
381LXA-08 |
381LXA-20 |
381LXB-30 |
381LXB-50 |
381LXC-65 |
381LXC-99 |
381LXC-160 |
|
輸出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
|
行程L(mm) |
30 |
60 |
100 |
||||
|
工作速度(mm /s) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
|
主要技術參數 |
電源電壓：220V/50Hz 輸入信號：4-20mA或1-5V·DC 輸出信號：4-20mA·DC |
||||||
|
防護等級：相當IP55 隔爆標志：ExdⅡBT4 手操功能：手柄 |
|||||||
|
環境溫度：-25～+70℃ 環境濕度：≤95% |
|||||||
