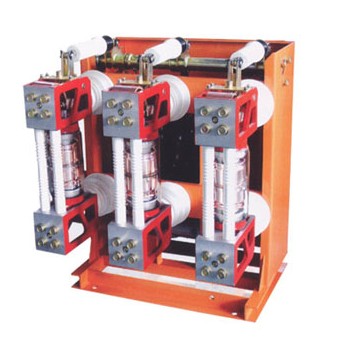

產品名稱： ZN28-12
| 戶內高壓真空斷路器 >> ZN28-12、ZN28A-12系列戶內高壓真空斷路器概述：
ZN28－12系列真空斷路器為額定電壓12KV，三相交流50HZ的交流高壓戶內開關設備。產品符合GB1984－89標準，該產品總體結構為開關本體與操作機構一體安裝或開關本體與操作機構分離安裝兩種形式。一體式結構即為ZN28－12基本型；分體式結構 ZN28A12型，適應于各種固定式開關柜，如GG－1A(Z)XGN2A10(Z)等。
該產品可配用CD17、CD10A型直流電磁操動機構和CT17、CT19型彈簧儲能式操動機構。 使用環境條件：
◆ 海拔高度：2000m及以下(2500m為高原型)；
◆ 環境溫度：上限+40℃，下限－15℃(允許在時－30℃儲運)；
◆ 相對濕度：日平均值不大于95％，月平均值不大于90％；水蒸汽壓日平均值不大于2.2kPa；水蒸汽壓月平均值不大于1.8kPa，在高溫度期間溫度急降時可能凝露；
◆ 周圍空氣沒有明顯的受到塵埃、煙、腐蝕性和可燃性氣體、蒸汽或鹽霧的污染；
◆ 地震烈度不超過8°；
◆ 無火災、、嚴重污穢及劇烈振動的場所。型號及含義：產品結構和工作原理
◆ 本產品自身不帶操動機構，使用時必須配用合適的操動機構。
本產品裝設中封式縱磁場真空滅弧室、主軸、分閘彈簧、油緩沖器等部件安裝在框架中，機架的后端設有安裝孔，供斷路器安裝固定用。機架前面水平裝設六個大爬距絕緣子，上絕緣子固定靜支架，下絕緣子固定動支架，動靜支架的前部兼作進出線端子，真空滅弧室裝設在動靜支架之間，主軸通過絕緣拉桿、拐臂與真空滅弧室動導桿連接，動靜支架之間還裝有大爬距絕緣桿，將兩者連接一體，提高了整體鋼度。
◆ 工作原理
真空斷路器配用中封式縱磁場真空滅弧室，當動、靜觸頭在操動機構的作用下帶電分閘時，觸頭間隙將燃燒真空電弧，并在電流過零時熄滅電弧，由于觸頭的特殊結構，燃弧時間觸頭間隙會產生適當?shù)目v向磁場，這個磁場可使電弧均勻分布在觸頭表面，維護低的電弧電壓，并使真空火弧室具有較高的弧后介質強度恢復速度，小的電弧能量和小的電腐蝕速度，從而提高了斷路器開斷短路電流的能力和電壽命。外形及安裝尺寸（點擊可放大） 主要技術參數序號項目單位數據20KA25KA31.5KA40KA1額定電壓kV122額定電流A630，1000，12501250，16001250，1600，2000，25001600，2500，31503額定短路開斷電流kA202531.5404額定短路開合電流（峰值）kA5063801005額定峰值耐受電流kA50638010064S額定短時耐受電流kA202531.5407額定絕緣水平工頻耐壓（額定開斷前后）kV42（斷口 48）沖擊耐壓（額定開斷前后）75（斷口 84）8額定操作順序 分-0.3S-合 分-180S-合分9機械壽命次1000010額定短路開斷電流開斷次數次302011操動機構額定合閘電壓（直流）V110，22022012操動機構額定合閘電流（直流）A7112813操動機構額定分閘電壓（直流）V110，12014操動機構額定分閘電流（直流）A3.0，1.515觸頭開距mm11±116超行程（觸頭彈簧壓縮長度）mm4±117三相分、合閘不同期性ms≤218觸頭合閘彈跳時間ms≤219平均分閘速度（不包括油緩沖器）m/s1.2±0.320平均合閘速度m/s0.6±0.221分閘時間最高操作電壓下s≤0.06最低操作電壓下≤0.0822合閘時間s0.223各相主回路電阻μΩ≤40≤2024動靜觸頭允許磨損累積厚度mm325油緩沖器緩沖行程mm10
