?產品定義?：MHJYV為煤礦用加強線芯聚乙烯絕緣聚氯乙烯護套通信電纜，采用“四銅三鋼”結構（4根銅導體+3根鋼芯加強），專為高機械損傷場景設計，兼具抗拉強度與信號傳輸穩定性?。
?核心用途?：
機械損傷風險較高的平巷、斜巷及井下復雜地質區域?；
礦井安全監控系統、應急通信網絡及設備控制線路的信號傳輸?。
?導體設計?：
銅導體?：4×0.28mm2無氧銅線，確保低電阻（≤0.071Ω·mm2/m）和高導電性?；
加強鋼芯?：3×0.28mm2鋼線，提升抗拉強度50%以上，適應巖石擠壓和頻繁移動場景?。

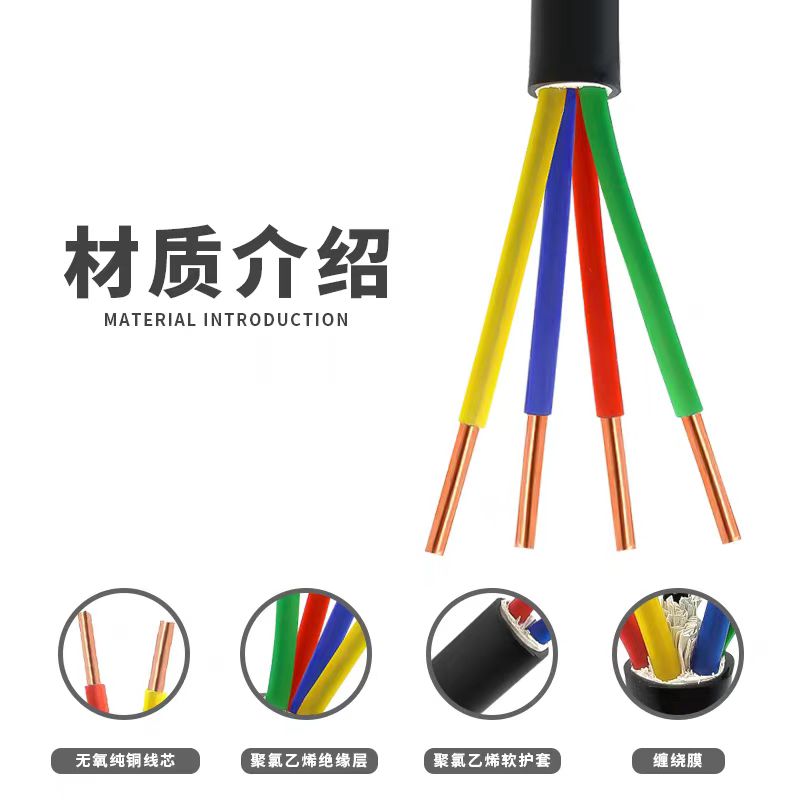

1. ?材料特性?：
絕緣層?：聚乙烯（PE）或阻燃PVC，厚度1.4mm，耐磨損且防水防潮?；
護套?：增厚聚氯乙烯（PVC，厚度2.4-2.5mm），耐腐蝕、抗沖擊，適應-40℃至+60℃環境?。
2. ?安全認證?：符合MT818.14-1999礦用標準，通過煤安認證（MA標志）?。
|
特性 |
說明 |
|
?抗拉強度? |
鋼芯加強結構可承受≥2000N拉力，適用于長距離復雜地質敷設?； |
|
?抗干擾能力? |
部分型號（如MHVYRP）支持銅絲屏蔽，降低電磁干擾影響?； |
|
?防爆性能? |
護套阻燃等級達MT818標準，火花風險，適用于瓦斯?jié)舛容^高區域?； |
|
?環境適應? |
濕度耐受95%（25℃），耐酸堿腐蝕，防護等級IP67?。 |
|
場景/需求 |
適配型號 |
差異點 |
|
?高機械損傷平巷/斜巷? |
MHJYV |
鋼芯加強結構，抗拉強度突出?； |
|
?強電磁干擾區域? |
MHVYRP |
增加銅絲屏蔽層，抗干擾能力更強?； |
|
?潮濕或腐蝕性環境? |
MHJYV（防潮型） |
鋁-聚乙烯復合層+增厚護套防潮?； |
|
?長距離信號傳輸? |
MHJYV-1×2×7/0.38 |
多芯設計，支持千米級穩定傳輸?。 |
五、天聯阻燃低煙無鹵控制電纜WD-MKYJYR23-4*1.5 敷設要求?：
管道敷設時預留10%長度余量，彎曲半徑≥15倍外徑?；
避免與高壓電纜交叉敷設，定期檢查護套磨損情況?。
注：采購需提供礦用產品安全標志證書（MA認證）。
交流電的過零點檢測方案較多，目前較常見的也是我之前所使用的方案如所示：交流電光耦過零檢測電路的電路可以檢測到交流電經過零點的時間，但是它存在諸多的弊端，現列舉如下：電阻消耗功率太大，發熱較多。220V交流電，按照有效值進行計算三個47K的電阻平均每個電阻的功率為220^2/(3*47k)/3=114.42mw。對于0805的貼片電阻按照1/8w的功率計算，當前的消耗功率接近其額定功率，電阻發熱大較大。
