| 產品參數 | |||
|---|---|---|---|
| 品牌 | TSK | ||
| 測量范圍 | ±55000 | ||
| 測量精度 | 0.2 | ||
| 分辨率 | 高 | ||
| 準確度 | 高 | ||
| 靈敏度 | 高 | ||
| 加工定制 | 否 | ||
| 重量 | 0.5kg | ||
| 應變測試量程 | ±55000ue | ||
| 可售賣地 | 全國 | ||
| 用途 | 集成電路制程機械力量檢測 | ||

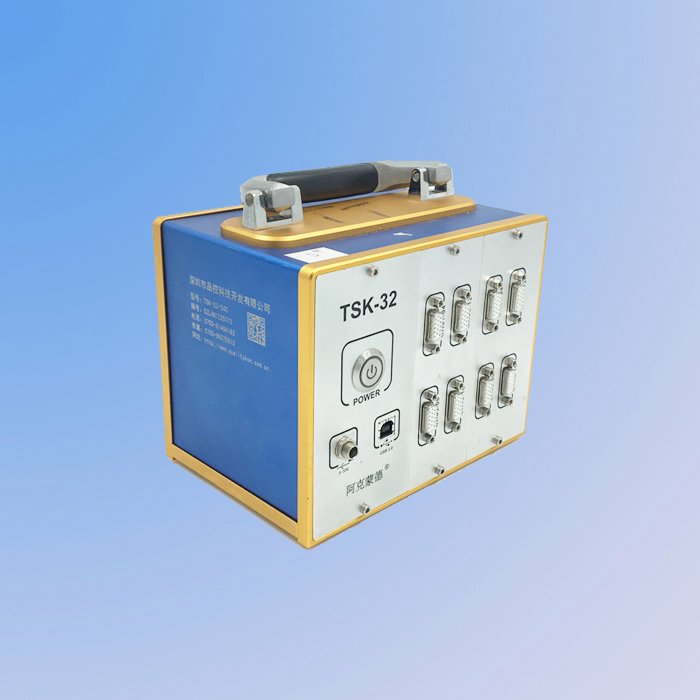

| 型號 | TSK-32-24C | ||
.jpg)
深圳市品控科技開發有限公司是一家專注于應變測試技術研發和應用的企業，為3C電子、汽車電子、半導體行業提供PCB應變測試解決方案，能迅速為客戶解決問題。主營產品：TSK應力測試儀（TSK-8、TSK-32、TSK-64系列）、TSK應變片、應變測試服務。
TSK-64是一款便攜式應力測試儀，主要用于PCBA生成SMT和DIP應變測試、分板應力測試、ICT應力測試、FCT應力測試、組裝應力測試和跌落應力測試等等，也常用于空調管路應力測試，玻璃應力測，以及一些結構件的應力測試等等。儀器體積小，便攜帶；軟件操作簡單，上手方便，能快速進行測量并根據IPC/JEDEC-9704標準一鍵自動生成報告。對生產測試流程進行完整的應力測試分析，該系統在滿足常規的應力數值分析、應力速率分析，等基本功能要求的同時，根據客戶后續發展需求，進行功能和通道數的擴展（8通道、16通道、24通道、32通道、40通道、48通道、56通道、64通道可根據情況選配）。
TSK應力應變測試儀的特點：
1.小型化格的精密測量儀器。
2.便攜式，模塊式擴展。
3.一鍵自動生成報表及報表合并功能。
4.構成簡易，通過電腦來控制測量。
6.采用模塊化方式，每個應變模塊有8個采集通道，TSK-64最少含1個8通道應變采集卡，為8通道，可以進行擴展。
7.采集信號為120/350歐姆應變片(采用不同模塊)。
8.允許采樣率為10KHz（32通道同時采樣）。
9.操作菜單以對話框形式，中文界面，簡單快速。
10.結合國際上應變片測試標準Inb標準和IPC-9704標準，一鍵全自動生成報告，并判斷“Pass” or“ Failed”。
TSK應力應變測試儀的相關參數：
◆ 單模塊通道數：8/4個模擬輸入通道
◆ 采樣率：10KHZ/通道
◆ 采樣模式：多通道同步采樣
◆ ADC分辨率：24位
◆ 支持應變式傳感器電阻值：TSK-32A系列支持120Ω，TSK-32B系列支持350Ω
◆ 支持惠斯通電橋類型：1/4 橋
◆ 轉換精度：3.5062nV/V/LSB
◆ 精度增益誤差：0.02（已校準，常規測量條件25℃,±5℃）
◆ 全量程范圍：±29.4mV/V（ 62500uE/-55500uE）
◆ 端子間過壓保護：±30V
◆ 穩定性：增益漂移6ppm/℃
◆ 機箱接口類型：USB2.0高速輸入
◆ 供電電源：11到30VDC，220VAC
◆ 工作溫度：-40℃～70℃，工作濕度：10～90 RH，無凝結
◆ 存儲溫度：-40℃～85℃，存儲濕度：5～90 RH，無凝結
◆ 防護等級：IP 40
電阻應變片測試原理：應變片是根據應變效應而制成的傳感元件，由敏感柵和導線構成，用于測量應變。使用時將其牢固地粘貼在構件的測點上，構件受力后由于測點發生應變，敏感柵也隨之變形而使其電阻發生變化，將應變的信號, 透過惠斯登電橋模塊加以平衡, 可轉換成相對應的電壓信號,透過測試儀內部的模擬/數字電路后, 可將電壓訊號轉為數位訊號, 再由專用的軟件來擷取并分析這些訊號。
