.jpg "知途RX-3T型變壓器高低壓臥式繞線機，計數準確、恒張力放線。")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 知途 | ||
| 產品特性 | 大扭矩 | ||
| 加工定制 | 是 | ||
| 電源電壓 | 380 | ||
| 主軸方向 | 水平 | ||
| 適用線徑 | 18mm | ||
| 步序記憶容量 | 56 | ||
| 規格 | 3T | ||
| 可售賣地 | 全國 | ||
| 型號 | RX-3T | ||

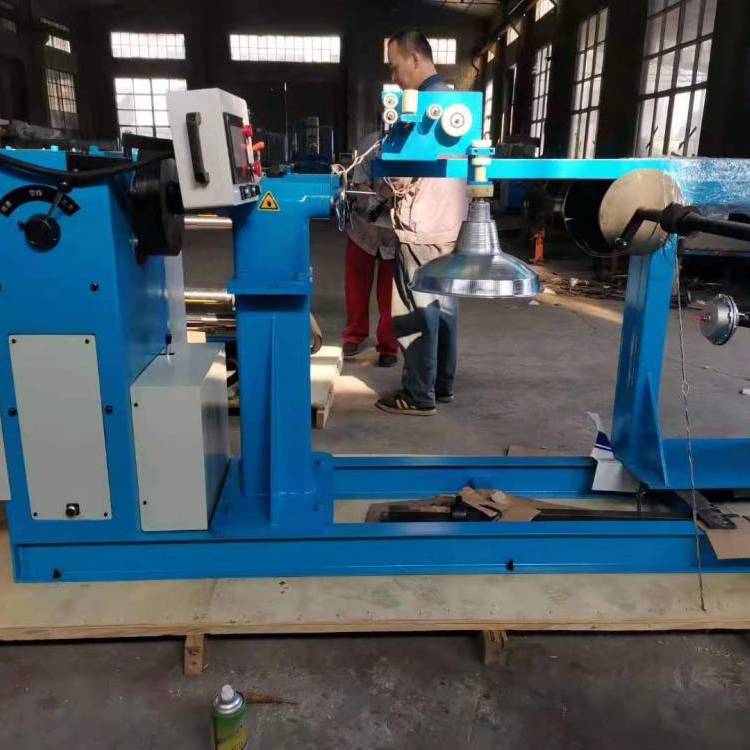

? ? ? ? ? ? ? ??變壓器臥式繞線機
一、產品組成及特點
???該設備有主機箱、導軌、后尾座及電氣控制組成。
結構特點如下：
1、該繞線機機械傳動部分設在床頭箱內，傳動部分裝在床頭箱的操作側。通過變頻器控制電機轉速，有皮帶輪、三角帶傳送給變速箱，使其速度降低，扭力提升到使用標準。
2、該繞線機采用變頻器來實現無級調速，啟動平穩、?力矩恒定。調整方便及設定圈數，自動停車。
3、該機配有自動剎車裝置，防止繞線停止時倒車。
4、該機可預設線圈匝數，自動控制正反轉；計數系統是由人機界面（觸摸屏）、PLC、編碼器組成，通過觸摸屏可方便設定繞線參數。
5、按鈕站集中控制，由腳踏開關或按鍵控制主軸的啟停。
二、技術參數
型號 參數 | RX1T型 繞線機 | RX3T型 繞線機 |
中心高 | 850mm | 1000mm |
卡盤直徑 | Φ200?mm | Φ400?mm |
尾座調整范圍 | 500-1500 mm | 1000-2000 mm |
轉矩 | 1400N.M | 5000N.M |
電機功率 | 4KW | 7.5 KW |
轉速范圍 | 0~100r/min | 0~63 r/min |
外形尺寸 | 2800*690*1300 | 3600*690*1500 |
稱重量 | 1000KG | 3000 KG |
