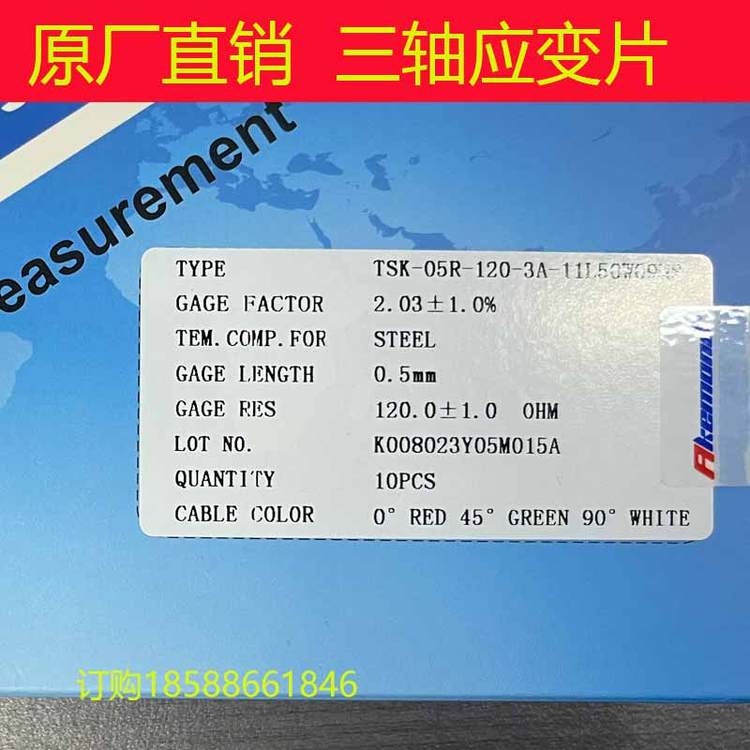

.jpg "電阻式應變片TSK-05R-120-3A-11L50W09MS三向應力線")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | AKEMOND | ||
| 用途類型 | 電阻式傳感器 | ||
| 輸出信號 | 電阻信號 | ||
| 制作工藝 | 箔式壓合 | ||
| 測量介質 | 應變片 | ||
| 測量物理量 | 應變值 | ||
| 測量范圍 | ±20000m/s | ||
| 精確度 | ±0.01ue | ||
| 靈敏度 | 2.5vmV/V | ||
| 工作溫度 | -30°-80°℃ | ||
| 額定電壓 | 2.5vV | ||
| 脈沖頻率 | 2Hz | ||
| 重量 | 0.01kg | ||
| 加工定制 | 是 | ||
| 軸向 | 三軸應變片 | ||
| 阻值 | 120Ω | ||
| 材料基底 | 聚酰亞胺基底，康銅箔制成 | ||
| 產品用途 | PCB制程應力應變測試 | ||
| 適合線膨脹系數 | 11×10－6/℃ | ||
| 導線類型 | 兩線式 | ||
| 電阻穩定系數 | 1/℃ | ||
| 可售賣地 | 全國 | ||
| 材質 | Cu-Ni系合金箔 | ||
| 型號 | TSK-05R-120-3A-11L50W09MS | ||
.jpg)
.jpg)
.jpg)
.jpg)
TSK應變片的型號選擇（電子廠測試通用型應變片）
單軸應變片：
基底4mmx2mm長方形，導線長可根據實際情況篩選：
TSK-1B-120-1A-11L1M2S（1米）
TSK-1B-120-1A-11L2M2S（2米）
基底2.2,mmx2.5mm大小的應變片
TSK-1R-120-1A-11L1M2S
TSK-1R-120-1A-11L1M2S
基底尺寸1.3mmx1.5mm的單軸應變片
TSK-05R-120-1A-11L1M2S
TSK-05R-120-1A-11L2M2S
雙軸應變片：
基底尺寸5mmx5mm的雙軸應變片
TSK-1A-120-2A-11L30W07MS
三軸應變片：
基底尺寸5mmx5mm三軸
TSK-1A-120-3A-11L1M2S
TSK-1A-120-3A-11L30W07MS
基底尺寸4mmx4mm三軸
TSK-1E-120-3A-11L1M2S
TSK-1E-120-3A-11L50W05MS
TSK-1E-120-3A-11L50W09MS
基底尺寸2.5x2.7mmx4mm三軸
TSK-1D-120-3A-11L1M2S
TSK-1D-120-3A-11L50W09MS
基底尺寸1.5x1.5mmx4mm三軸
TSK-05R-120-3A-11L50W07MS
TSKB-05L- 120-3A- 11L50W07MS
