.jpg "非標***線圈卷繞機，知途機械可定做各類型線圈繞線機")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 知途 | ||
| 產品特性 | 數控 | ||
| 加工定制 | 是 | ||
| 電源電壓 | 380 | ||
| 主軸方向 | 軸向 | ||
| 適用線徑 | 15mm | ||
| 步序記憶容量 | 30 | ||
| 規格 | s12 | ||
| 可售賣地 | 全國 | ||
| 型號 | RX1 | ||
.jpg)
.jpg)

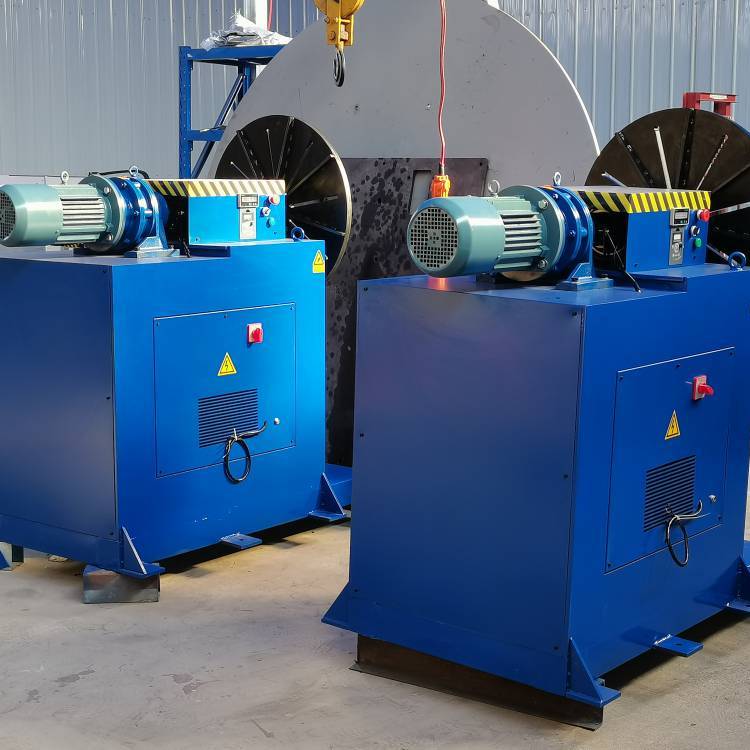

線圈加工設備生產地濟南，知途機械可定做各類型線圈繞線機
?
????????????????變壓器臥式繞線機
一、產品組成及特點
???該設備有主機箱、導軌、后尾座及電氣控制組成。
結構特點如下：
1、該繞線機機械傳動部分設在床頭箱內，傳動部分裝在床頭箱的操作側。通過變頻器控制電機轉速，有皮帶輪、三角帶傳送給變速箱，使其速度降低，扭力提升到使用標準。
2、該繞線機采用變頻器來實現無級調速，啟動平穩、?力矩恒定。調整方便及設定圈數，自動停車。
3、該機配有自動剎車裝置，防止繞線停止時倒車。
4、該機可預設線圈匝數，自動控制正反轉；計數系統是由人機界面（觸摸屏）、PLC、編碼器組成，通過觸摸屏可方便設定繞線參數。
5、按鈕站集中控制，由腳踏開關或按鍵控制主軸的啟停。
二、技術參數
型號 參數 | RX1T型 繞線機 | RX3T型 繞線機 |
中心高 | 850mm | 1000mm |
卡盤直徑 | Φ200?mm | Φ400?mm |
尾座調整范圍 | 500-1500 mm | 1000-2000 mm |
轉矩 | 1400N.M | 5000N.M |
電機功率 | 4KW | 7.5 KW |
轉速范圍 | 0~100r/min | 0~63 r/min |
外形尺寸 | 2800*690*1300 | 3600*690*1500 |
稱重量 | 1000KG | 3000 KG |
三、主要配件
名稱 | 產地 |
電機 | 安徽新北 |
減速機 | 江蘇國茂 |
觸摸屏、PLC | 合資、松下 |
編碼器 | 合資、歐姆龍 |
變頻器 | 合資 |
低壓電器 | 合資、施耐德 |
四、產品結構
1、花盤起著固定繞線模，傳遞扭矩的作用。
2、主機箱由箱體、傳動系統、變速箱、電機等組成。有級變速和變頻電機的無級調速組成了主機的聯合調速系統，使整個設備啟動過程平穩，制動可靠。電機扭矩經主軸箱減速放大，提供繞線扭矩。
3、導軌及尾座部分
尾座與主機箱為分體式，主要由尾架、活 導軌等組成。尾架可通過手動在底座的導軌上軸向移動，以滿足不同長度線模需要。通過旋轉手輪可使活 伸出或 退回，方便上下移模，提高強度。鎖緊手柄可鎖住 托輥，頂緊繞線模具，支撐其重量。
4、電控系統
電控系統由電控柜、變頻器、觸摸屏，PLC、編碼器、腳踏開關及其他電器等組成。主軸的轉速由變頻器控制，主軸轉速，圈數、均可顯示。計數器可正反計數，并具有斷電記憶和設定匝數后自動停車功能，用腳踏開關操作整個繞線過程。
