| 產品參數 | |||
|---|---|---|---|
| 品牌 | AKEMOND | ||
| 測量范圍 | ±55000ue | ||
| 測量精度 | 0.3 | ||
| 電源 | 220V | ||
| 加工定制 | 是 | ||
| 外形尺寸 | 200mm | ||
| 重量 | 4.5kg | ||
| 最大采樣率 | 10KHZ | ||
| 最小通道 | 8CH | ||
| 最大通道 | 64CH | ||
| 量程 | ±55000 | ||
| 精度 | 0.30 | ||
| 報告 | 一鍵生成報告 | ||
| 可售賣地 | 全國 | ||
| 用途 | PCB應力應變測試 | ||
| 類型 | 應力測試儀 | ||
| 型號 | TSK-8/TSK-32/TSK-64 | ||
.jpg)
AKEMOND/阿克蒙德應力測試儀120歐姆設備

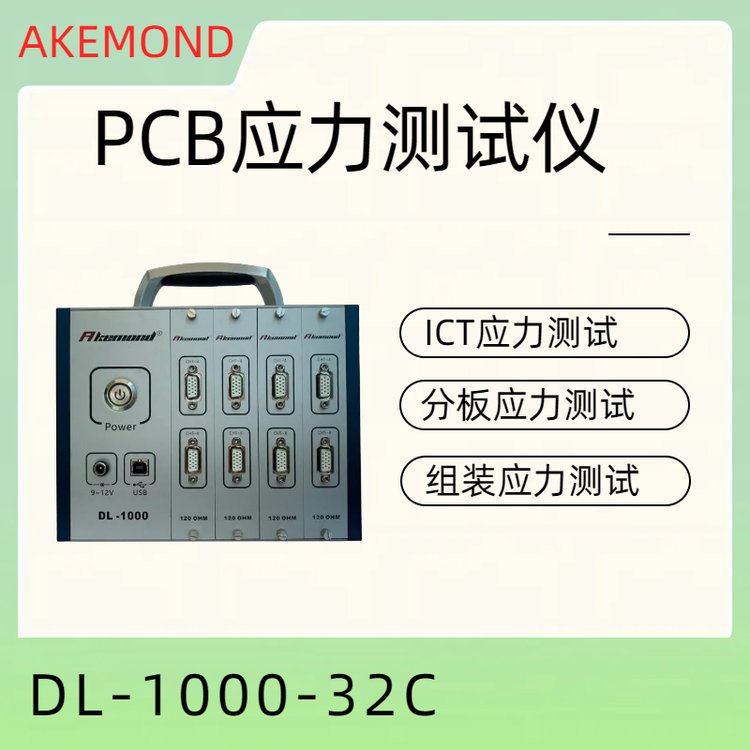

DL-1000-8C 可擴展至32通道的8通道應力測試儀
DL-1000-16C 可擴展至32通道的16通道應力測試儀
DL-1000-24C 可擴展至32通道的24通道應力測試儀
DL-1000-32C 可擴展至32通道的32通道應力測試儀
DL-1000-40C 可擴展至64通道的40通道應力測試儀
DL-1000-48C 可擴展至64通道的48通道應力測試儀
DL-1000-56C 可擴展至64通道的56通道應力測試儀
DL-1000-64C 64通道應力測試儀
應變片的工作原理:
將strain gages 的信號, 透過惠斯登電橋模塊加以平衡, 可轉換成相對應的電壓信號,透過測試儀內部的模擬/數字電路后, 可將電壓訊號轉為數位訊號, 再由的軟件來擷取并分析這些訊號。
TSK應變片的型號選擇（電子廠測試通用型應變片）
單軸應變片：
基底4mmx2mm長方形，導線長可根據實際情況篩選：
TSK-1B-120-1A-11L1M2S（1米）
TSK-1B-120-1A-11L2M2S（2米）
基底2.2,mmx2.5mm大小的應變片
TSK-1R-120-1A-11L1M2S
TSK-1R-120-1A-11L1M2S
基底尺寸1.3mmx1.5mm的單軸應變片
TSK-05R-120-1A-11L1M2S
TSK-05R-120-1A-11L2M2S
雙軸應變片：
基底尺寸5mmx5mm的雙軸應變片
TSK-1A-120-2A-11L30W07MS
三軸應變片：
基底尺寸5mmx5mm三軸
TSK-1A-120-3A-11L1M2S
TSK-1A-120-3A-11L30W07MS
基底尺寸4mmx4mm三軸
TSK-1E-120-3A-11L1M2S
TSK-1E-120-3A-11L50W05MS
TSK-1E-120-3A-11L50W09MS
基底尺寸2.5x2.7mmx4mm三軸
TSK-1D-120-3A-11L1M2S
TSK-1D-120-3A-11L50W09MS
基底尺寸1.5x1.5mmx4mm三軸
TSK-05R-120-3A-11L50W07MS
TSKB-05L-120-3A-11L50W07MS
特點:
1、此產品分辨率高，能測出極小的應變?nèi)?-2微應變。
2、誤差較小、一般小于1。
3、尺寸小、重量輕。
4、測量范圍大、從彈性形變一支可測至塑性變形（1-2），可達20，即可測靜態，也可測快速交變應力。
5、具有電器測量的一切優點，如測量結果便于傳送、記錄和處理。
6、能在各種嚴酷環境中工作，在振動、磁場、放射性、化學腐蝕等條件下，只要采取適當措施，亦能可靠地工作。
7、價格低廉、品種多樣，便于選擇和大量使用。
應用行業：
玻璃應力測試、PCB應力測試、殘余應力、分板應力測試、空調應力測試、管道應力測試、橋梁應力測試、大廈應力測試、水庫應力測試，螺栓應力測試，鐵軌應力測試，起重機應力測試，輪船應力測試，鋼結構應力測試，扭力、扳手應力測試。
