| 產品參數 | |||
|---|---|---|---|
| 功率 | 2.2KW | ||
| 重量 | 85kg | ||
| 級數 | 4級 | ||
| 功能 | 輸送增壓 | ||
| 顏色 | 藍色 | ||
| 流量 | 1.2立方每小時 | ||
| 型號 | 3G30X4 | ||
| 轉速 | 1450r/min | ||
| 類別 | 熔體泵 | ||
| 原理 | 齒輪 | ||
| 加工定制 | 是 | ||
| 吸入口徑 | 25mm | ||
| 驅動方式 | 電動機 | ||
| 排出口徑 | 20mm | ||
| 汽蝕余量 | 7M | ||
| 工作壓力 | 2.5Mpa | ||
| 泵軸位置 | 臥式 | ||
| 品牌 | 北弘泵業 | ||
.jpg)

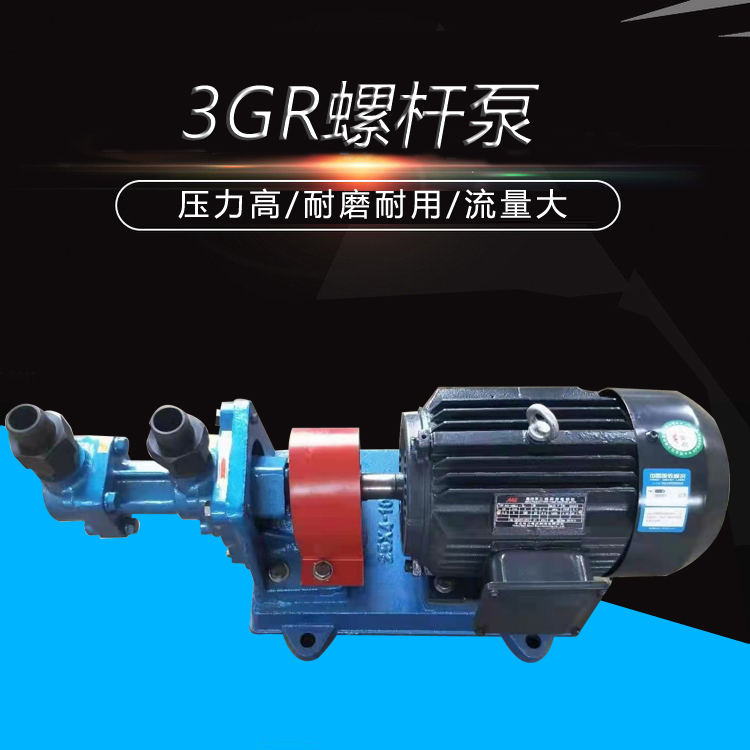

3G三螺桿泵主要是由固定在泵體中的襯套(泵缸D以及安插在泵缸中的主動螺桿和與其嚙合的兩根從動螺桿所組成。三根互相嚙合的螺桿.在泵缸內按每個導程形成為個密封腔 ，造成吸排口之間的密封。泵工作時，由于兩從動螺桿與主動螺桿左右對稱嚙合，故作用在主動螺桿上的徑向力相對平衡，主動螺桿不承受彎曲負荷。從動螺桿所受徑向力沿其整個長度都由泵缸襯套來支承，因此，不需要在外端另設軸承，基本上也不承受彎曲負荷。
在運行中，螺桿外圓表面和泵缸內壁之間形成的層油膜，可防止金屬之間的直接接觸，使螺桿齒面的磨損減少。 螺桿泵 工作時，兩端分別作用著液體的吸排壓力，因此對螺桿要產生軸向推力。對于壓差小于10于克力/cm2的小型泵，可以采用止推軸承。此外，還通過主動螺桿的油孔將高壓油引入各螺桿軸套的底部，從而在螺桿下端產生一個與軸向推力方向相反的平衡推力。螺桿泵和其它容積泵一樣，當泵的排出口封閉時，泵內的壓力就會上升到使泵損壞或使電動機過載的危險程度。所以，在泵的吸排口處，設置保護閥。
