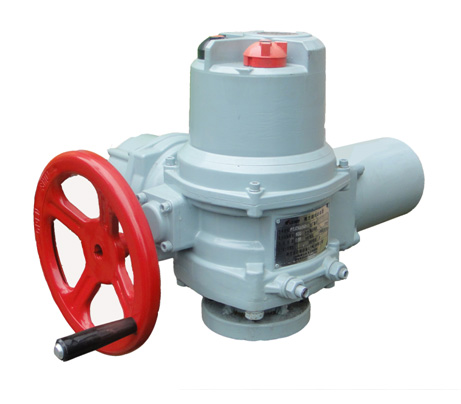

一、KQC/XY快關系列數字整體型部分回轉閥門執行器適用范圍
黃山良業牌KQC/XY快關系列數字整體型部分回轉閥門電動裝置，是我廠廣泛地吸取了國內外閥門控制的先進經驗而設計的產品。適用于要求快速啟閉的球閥、蝶閥風門等關閉件作部分回轉的閥門及類似設備?；剞D(zhuǎn)90°，啟閉時間3.75~15秒，最快1.5秒。
二、KQC/XY快關系列數字整體型部分回轉閥門執行器產品特點
通過人機界面實現就地操作與調試；
遠方和就地控制可切換。
具有緊急操作功能
可遙控操作
開關/調節型一體化（開關型無調節功能）
制造廠規定或者客戶要求的其他操作與控制功能
可通過人機界面顯示運行狀態信息；
具有不少于四路開關量狀態信號輸出；
制造廠規定或者客戶要求的其他運行狀態指示功能功能
行程可在現場進行設定
遠方和就地控制可在現場設定
開關量輸出信號可在現場進行組態
制造廠規定或者客戶要求的其他組態功能
運行中出現的異常情況（缺相、電機過熱、閥門卡）可自行診斷
功率控制單元的軟件和硬件故障可自行診斷
本產品性能指標達到GB/T24923-2010《普通型閥門電動裝置技術條件》的規定，防爆型性能指標達到GB3836.1-2000《爆炸性環境用防爆電氣設備 通用要求》、GB3836.2-2000《爆炸性環境用防爆電氣設備 隔爆型電氣設備“d” 》及GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定。
三、KQC/XY快關系列數字整體型部分回轉閥門執行器www.hs-liangye.com工作環境及技術參數
環境溫度：-20℃～+60℃?？蛇x環境溫度：-30℃～+70℃
相對濕度：不大于90%（25℃時）
電 源：三相：380VAC ±10%；50Hz ±1%，三相三線制、三相四線制均可；單相：220AC -15%~+10%；50Hz ±1%，（特殊電源要求，請在訂貨時說明）
輸入信號：調節型：DC4-20mA；開關型：無源干觸點，DC24V,AC220V
輸出信號：閥位反饋DC4-20mA；
一組關到位輸出觸點；
一組開到位輸出觸點；
一組關過矩輸出觸點，一組開過矩輸出觸點；含電機過熱報警（力矩公共端開路）
一組遠方控制輸出觸點；
一組綜合報警輸出觸點。
輸出觸點容量：250VAC/5A
輸出電流信號負載阻抗：50Ω~750Ω。
工作制式：短時工作制，時間定額為10min；
防護等級：IP54，IP55或IP67
防爆標志：Ex dIIBT4Gb；
輸出扭矩：多回轉50～5000N.m，部份回轉50～160000N.m；
輸出轉速：多回轉10～72r/min，部份回轉0.125～4r/min；
快關型閥門電動裝置不適合作調節型使用。
四、連接尺寸（詳見說明書）
