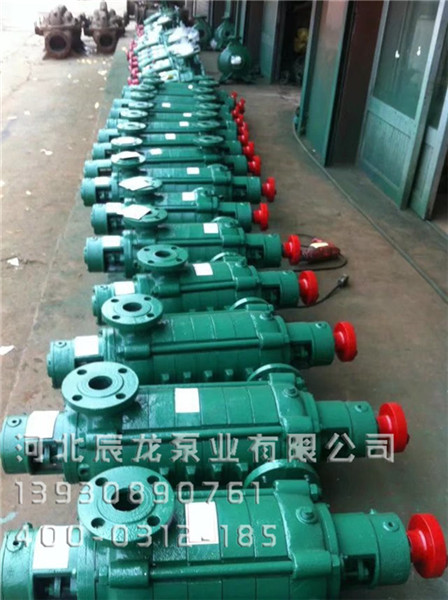

多級鍋爐給水泵1½GC-5×3高溫高壓鍋爐給水泵
主要零件：
軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、平衡盤、尾蓋。進水段、中段、出水段及尾蓋均為鑄鐵制成,共同形成泵的工作室。
葉輪為鑄鐵制成,內有葉片,液體沿軸向單側進入,由于葉輪前后受壓不等,必須存在軸向力,此軸向力由平衡盤來承擔,葉輪制造時經靜平衡試驗。
多級鍋爐給水泵1½GC-5×3高溫高壓鍋爐給水泵
軸為優質碳素鋼制成,中間裝有葉輪,用鍵、軸套和軸套螺母固定在軸上。軸的一端按裝聯軸器部件,與電機直接聯接。從轉動方向看時,泵軸為順進針方向旋轉。密封環為鑄鐵制成,防止水泵中高壓水漏回進水部分,分別固定在進水段與中段之中,為易損件,磨損后可用備件更換。
多級鍋爐給水泵1½GC-5×3高溫高壓鍋爐給水泵
平衡環為鑄鐵制成,固定在出水段上,它與平衡盤共同組成平衡裝置。
平衡盤為耐磨鑄鐵制成,裝在軸上,位于出水段與尾蓋之間,平衡軸向力。
軸套為鑄鐵制成,位于兩填料室處,作固定葉輪和保護泵軸之用。為易損件,磨損后可用備件更換。
多級鍋爐給水泵1½GC-5×3高溫高壓鍋爐給水泵
軸承是用單列向心球軸承,采用鈣基黃油潤滑。
填料密封由進水段和尾蓋上的填料室,填料壓蓋,填料環及填料等組成,少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當,不可壓的太緊,也不可太松,以液體能一滴一滴地滲出為準。如果填料太緊,軸套容易發熱同時耗費功率。填料太松,由于液體流失要降低水泵效率。
