Barth高壓脈沖衰減器102系列
品牌：Barth Electronics
型號：102系列
公司介紹：
Barth Electronics，Inc.是一家高科技公司，自1964年以來，專門設計和制造“*先進”的亞納秒高能脈沖功率儀器。該公司成立于1964年，總部位于美國俄亥俄。主要產品包括：Barth electronics靜電儀器、Barth electronics高電壓脈沖儀表、Barth electronics衰減器、Barth electronics高功率衰減器、Barth electronics電纜組件、Barth electronics連接器和適配器、Barth electronics端口分配器、Barth electronics功率合成器的匹配電阻、Barth electronics脈沖發生器、Barth electronics電壓探頭等。
產品介紹：
Barth高壓脈沖衰減器是匹配阻抗的同軸衰減器，主要用于脈沖50歐姆系統，或者偶爾的瞬態會損壞普通單元。衰減器設計使每個電阻器周?chē)淖杩古c該電阻器緊密匹配。這些衰減器的輸入阻抗非常接近50歐姆，其特性與大多數微波衰減器一樣好或更好。這些裝置非常適合用于核能和高能實驗。制造過程中的廣泛測試確保了單次射*實驗的極高可靠性。電阻膜的電壓系數小于.0001%/V，允許大多數系統進行低電壓校準。
優于標準射頻衰減器
低反射系數
耐高壓脈沖
額定脈沖功率
低電壓系數
高可靠性輸入/輸出阻抗非常接近標稱值
型號102系列
優勢
額定高壓脈沖
可用的*便宜的高壓同軸衰減器
尺寸小
平均功率高于142系列
描述：
該裝置采用專*設計，可保持良好的高壓性能和良好的功耗。雖然該單元的外殼設計比我們的精密衰減器更簡單，但為了更好的散熱，它仍然提供了非?？捎^(guān)和干凈的50ps輸出上升時間。
規格：
電壓比：10.0/1 Vr（20dB）
Max輸入：5.0kV，80ns半峰全寬脈沖，500kW峰值功率
2.5kV，400ns半峰全寬脈沖，125kW峰值功率
1.25kV，1600ns半峰全寬脈沖，31kW峰值功率
平均輸入功率：Max 5W
10W，帶可選散熱片（CF型），用于外部冷卻
阻抗：50歐姆
上升時間單位：<50ps
帶寬（-3dB）：直流至7GHz
反射-TDR：小于2%，達到100ps上升時間步長函數
SWR:<1.05至1GHz
<1.30至4GHz
電壓系數：額定電壓下<1%

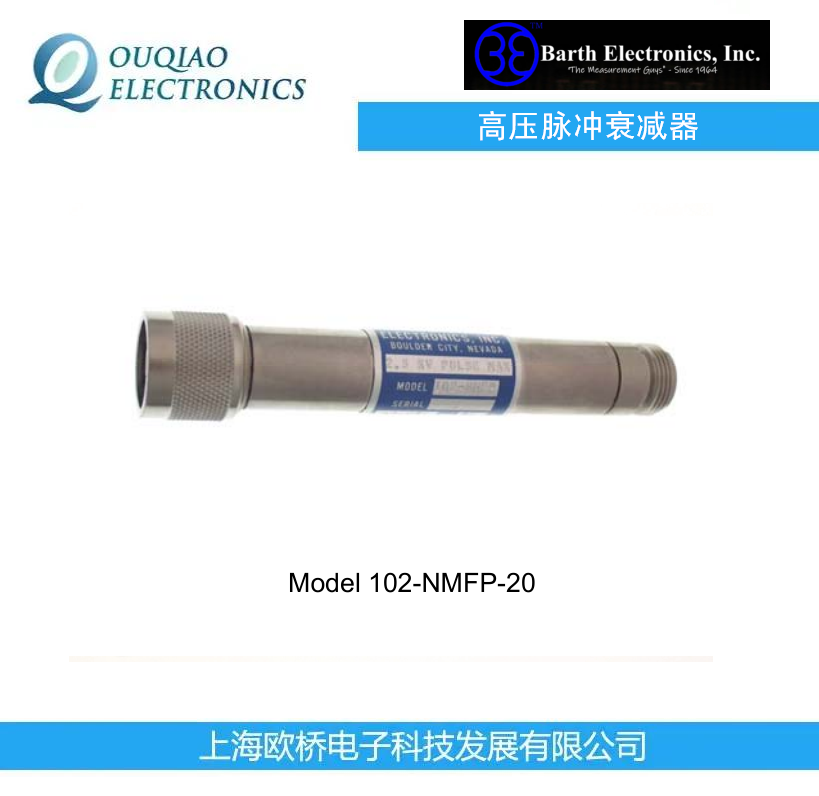

連接器：102-NMFP-20 N公/母**
102-GLP-20 GR 874鎖定
102-GP-20 GR 874非鎖定
尺寸：102-NMFP-20 5英寸長x直徑.8英寸。
102-GP-20 長4.5英寸x直徑0.625英寸。
102-GLP-20 長4.5英寸x直徑1.01英寸。
重量：3/8磅。
**帶有N個連接器的裝置的額定電壓限制為4kV
