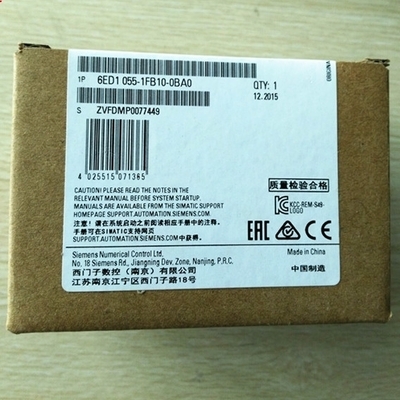

LOGO! DM16 230R 擴展模塊， SV/E/A：230V/230V/繼電器，4TE， 8 數字輸入/8 數字輸出 用于徽標！8
|
|
出口管制規定
|
AL : N / ECCN : EAR99H
|
|
工廠生產時間
|
10 天
|
|
凈重 (Kg)
|
0.301 Kg
|
|
產品尺寸 (W x L X H)
|
未提供
|
|
包裝尺寸
|
9.40 x 10.40 x 7.40
|
|
包裝尺寸單位的測量
|
CM
|
|
數量單位
|
1 件
|
|
包裝數量
|
1
|
|
EAN
|
4034106029463
|
|
UPC
|
887621847289
|
|
商品代碼
|
85389091
|
|
LKZ_FDB/ CatalogID
|
STLOGO!
|
|
產品組
|
4071
|
|
原產國
|
中國
|
|
西門子工業自動化與驅動集團合作伙伴
|
廣州三合自動化設備有限公司
|
|
聯 系 人：
|
方 雷
|
|
電 話 ：
|
0 2 0- 3 9 0 0 8 7 5 9
|
|
手 機 ：
|
1 7 7 2 8 1 9 8 3 3 1
|
|
傳 真：
|
0 2 0- 3 9 0 0 8 7 5 9
|
|
商務 QQ :
|
2 3 8 2 1 1 9 6 6 8
|
|
公司地址：
|
廣州市南沙區欖核鎮數碼花園1幢九梯
|
全新西門子logo6ED1055-1FB10-0BA2擴展模塊現貨
廣州三合自動化設備有限公司本著“以人為本，持續創新，科學發展”三大方針，著重于工業自動化控制領域的產品開發，工程配套和系統集成，擁有豐富的自動化產品的應用和實踐經驗以及雄厚的技術力量，尤其以PLC控制系統，傳動技術應用，伺服控制系統，數控產品備件，人機界面及網絡軟件應用為公司的技術特長，三合與德國西門子自動化以及驅動部門展開了長期緊密合作，期間建立了良好的相互協作關系，德國西門子看中三合的業務優勢，地理優勢，企業文化優勢，依據南沙自貿區域內的公司及企業，國家給予相關的稅收優惠政策，本公司承諾，在保證給予客戶的產品為西門子全新，原裝，正品前提下，產品價格對比業界同行，西門子自動化進口系列優惠幅度從5%至13%不等，本公司產品從購買日期開始，享受西門子質保一年，保質期內因產品本身質量問題（非人為損壞），免費更換維修，不收取任何費用。
歡迎來電咨詢
三合致力于推動世界智慧工廠的進程 確保工業4.0時代的早日到來
主要優勢產品西門子：S7-200CN、S7-200、Smart200、S7-300、S7-400、S7-1200、觸摸屏、6FC、6SN、S120、V10、V20、V60、V80、G110、G120、6RA、伺服數控備件、NCU、MM系列變頻器。
SIEMENS 可編程控制器
1、 SIMATIC S7 系列PLC、S7200、s71200、S7300、S7400、ET200
2、 邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP 系列直流電源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A
4、HMI 觸摸屏TD200 TD400C TP177,MP277 MP377
SIEMENS 交、直流傳動裝置
1、 交流變頻器 MICROMASTER系列：MM、MM420、MM430、MM440、ECO
MIDASTER系列：MDV
6SE70系列（FC、VC、SC）
2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70 系列
SIEMENS 數控 伺服
1、840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,
2、伺服驅動 ： 6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128
全新西門子logo6ED1055-1FB10-0BA2擴展模塊現貨
西門子廣州代理 S7-200系列
6ED1052-2CC08-0BA0
LOGO! 24CEO，邏輯模塊， 不帶顯示屏， SV/E/A：24V/24V/24V 變壓器， 8 數字輸入（4 模擬輸入）/4 數字輸出，存儲器 400 塊， 可模塊化擴展，以太網， 集成網絡服務器，Datalog 數據記錄器， 用戶自定義的網頁， 標準 microSD 卡 針對 LOGO! SOFT Comfort V8 以上版本， 可運行更早期的項目
6ED1052-2FB08-0BA0
徽標！230RCEO，邏輯模塊， SV/E/A：230V/230V/繼電器， 8DE/4DA，不帶顯示屏， 內存 400 塊， 可模塊化擴展，以太網， 集成網絡服務器，Datalog 數據記錄器， 用戶自定義的網頁， 標準 microSD 卡 針對 LOGO! SOFT Comfort V8 以上版本， 可運行更早期的項目
6ED1052-2MD08-0BA0
徽標！12/24RCEO，邏輯模塊， SV/E/A：12/24V DC/繼電器， 8 數字輸入（4 模擬輸入）/4 數字輸出，不帶顯示屏， 內存 400 塊， 可模塊化擴展，以太網， 集成網絡服務器，Datalog 數據記錄器， 用戶自定義的網頁， 標準 microSD 卡 針對 LOGO! SOFT Comfort V8 以上版本， 可運行更早期的項目
6ED1052-1HB08-0BA0
徽標！ 24RCE，邏輯模塊，顯示屏 SV/E/A：24V AC/24V DC/繼電器， 8 數字輸入/4 數字輸出，存儲器 400 塊， 可模塊化擴展，以太網， 集成網絡服務器，Datalog 數據記錄器， 用戶自定義的網頁， 標準 microSD 卡 針對 LOGO! Soft Comfort V8 以上版本， 可運行更早期的項目
LOGO! 的結構與安裝
LOGO! 基本型/經濟型的結構
LOGO! TD 具有比 LOGO! 基本型更寬的顯示屏。它具備四個可編
程的光標鍵、四個可編程的功能鍵、一個“ESC”和一個“OK”
鍵。使用配套的 LOGO! TD 電纜連接 LOGO! TD 右側的通訊接口
和 LOGO! 基本模塊左側相應的接口。
LOGO! TD 開孔尺寸為 119.5 mm×78.5 mm
為 ΦM4 螺栓鉆孔，鎖緊扭矩 0.8 ~ 1.2 Nm
1) LOGO! 0BA6 基本型
2) LOGO! 擴展模塊，DM 8...，AM...
3) LOGO! 擴展模塊，DM 16...
4
1
5
6
4
1
5 全新西門子logo6ED1055-1FB10-0BA2擴展模塊現貨
6
電源
輸入
輸出
帶蓋板的模塊槽
控制面板（不適用于經濟型）
LCD（不適用于經濟型）
擴展接口
機械編碼插座
LOGO! TD 電纜接頭
4
1
5
6
機械編碼插針
機械編碼插座
擴展接口
電源
輸入
輸出
RUN/STOP 指示燈
滑片
PE 端子，用于接地
EIB/KNX 狀態顯示 LED
EIB 總線接口
編程按鈕
LOGO! 擴展模塊（如 DM16 24R） LOGO! 擴展模塊（如 DM8 230R） LOGO! AM 2 LOGO! AM 2 AQ LOGO! CM EIB/KNX
LOGO! 0BA6 基本型 LOGO! 經濟型 所有擴展模塊側視圖
機械編碼插針
機械編碼插座
擴展接口
LOGO! TD 的結構
LOGO! 墻面安裝的鉆孔樣圖
在墻面上安裝 LOGO! 前，請參考下圖進行鉆孔。
主機模塊左視圖 主機模塊右視圖
LOGO! 擴展模塊的結構
模塊化的 LOGO! 設置
最大設置
LOGO! 最多支持 24 個數字量輸入、8 個模擬量輸入、16 個數字數出和 2 個模擬量輸出?？梢酝ㄟ^下列方式達到最大設置：
使用 LOGO! 主機模塊自帶的模擬量輸入達到 LOGO! 最大設置 — 使用四個模擬量輸入
( 適用于 LOGO! 12/24 RC/RCo/RCE 和 LOGO! 24C/24Co )
LOGO! 基本型，4 個數字量模塊和 3 個模擬量模塊（舉例）
LOGO! TD
使用 LOGO! 主機模塊自帶的模擬量輸入達到 LOGO! 的最大設置 — 使用兩個模擬量輸入
( 適用于 LOGO! 12/24 RC/RCo/RCE 和 LOGO! 24C/24Co )
LOGO! 基本型，4 個數字量模塊和 4 個模擬量模塊（舉例）
沒有模擬量輸入的 LOGO! 主機模塊達到最大設置
( 適用于 LOGO! 24 RC/RCo 和 LOGO! 230 RC/RCo/RCE )
LOGO! 基本型，4 個數字量模塊和 5 個模擬量模塊（舉例）
不同電壓等級時的配置
規則
數字量模塊只能連接到有相同電壓等級的模塊后。
模擬量模塊和通訊模塊可以連接到任何電壓等級的模塊后。
可以通過一個合適的 DM16 擴展模塊來替換 2 個相同的
DM8 擴展模塊（反之亦然）而不需要更改線路程序。
注意事項
如運行于 24 V DC 電源，則二個 DM8 12/24R 模塊可以由
一個 DM 16 24R 所替換。
如運行于直流電源和 P 作用（拉電流）則二個 DM 8 24R 可
以由一個 DM 16 24R 所替換。
I1 . . . . . . . . . . I8 I9...I12 I13...I16 I17...I20 I21...I24
AI1, AI2 AI3, AI4 AI5, AI6 AI7, AI8
LOGO!
主機模塊
LOGO!
DM 8
LOGO!
DM 8
LOGO!
DM 8
LOGO!
DM 8
LOGO!
AM 2
LOGO!
AM 2
LOGO!
AM 2
LOGO!
AM 2
LOGO!
AM 2 AQ
Q1...Q4 Q5...Q8 Q9...Q12 Q13...Q16 AQ1, AQ2
LOGO! TD
硬件配置表
LOGO! 基本型
擴展模塊
DM 8
12/24R
DM16
24R
DM 8
24，
DM16
24R
DM 8
24R
DM 8
230R，
DM16
230R
AM2，
AM2 全新西門子logo6ED1055-1FB10-0BA2擴展模塊現貨
RTD，
AM2
AQ
CM
LOGO! 12/24RC/RCE √ √ √ – √ √
LOGO! 24C √ √ √ – √ √
LOGO! 24RC √ √ √ – √ √
LOGO! 230RC/RCE – – – √ √ √
LOGO! 12/24RCo √ √ √ – √ √
LOGO! 24Co √ √ √ – √ √
LOGO! 24RCo √ √ √ – √ √
LOGO! 230RCo – – – √ √ √
高速/優化的通訊性能
對于 LOGO! 主機模塊 和各個模塊之間優化的高速通訊性能，建議先安裝數字量模塊，再安裝模擬量模塊（如上述舉例）。
我們建議將 CM AS-i 接口模塊安裝在最右側。（如果 AS-i 接口電壓失效，在 LOGO! 系統和擴展模塊（LOGO! CM AS-i 接口擴展
模塊右側）之間的通訊將中斷）。
單獨安裝 LOGO! TD 模塊，使用配套的 LOGO!TD 電纜將其連接到 LOGO! 主機模塊。
