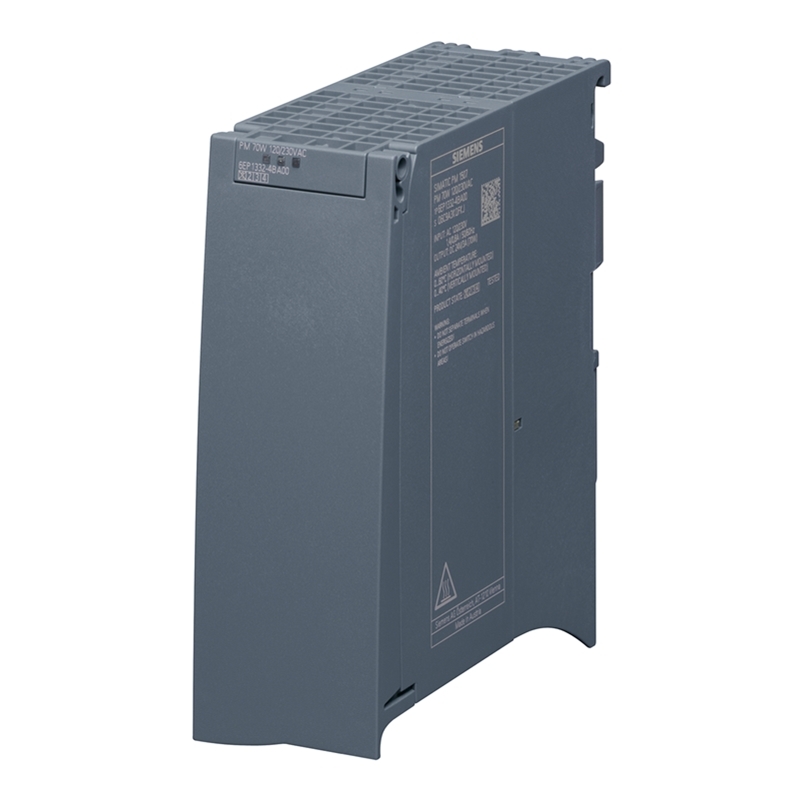

6EP1332-4BA00
SIMATIC PM 1507 24 V/3 A 調節型電源 用于 SIMATIC S7-1500 輸入：AC 120/230 V 輸出：DC 24 V/3 A
6EP1333-4BA00
SIMATIC PM 1507 24 V/8 A 調節型電源 用于 SIMATIC S7-1500 輸入：AC 120/230 V 輸出：DC 24 V/8 A
負載電源
SIMATIC PM 1507 單相負載電源（PM = 電源模塊）具有輸入電壓范圍自動選擇功能。其設計和功能非常適用于 SIMATIC S7-1500 PLC。它為 S7-1500 系統組件（例如，CPU、系統電源（PS）、輸入和輸出模塊的 I/O 電路等）供電；必須時，也可以向傳感器和執行器提供 24 VDC 電源。
|
訂貨號 |
6EP1332-4BA00 |
6EP1333-4BA00 |
|
|---|---|---|---|
|
產品 |
S7-1500 PM1507 |
S7-1500 PM1507 |
|
|
電源，類型 |
24 V/3 A |
24 V/8 A |
|
|
輸入 |
|
|
|
|
輸入 |
單相交流電源 |
單相交流電源 |
|
|
電源電壓 |
|
|
|
|
120 V |
120 V |
|
|
230 V |
230 V |
|
|
自動選擇范圍 |
自動選擇范圍 |
|
|
輸入電壓 |
|
|
|
|
85 ... 132 V |
85 ... 132 V |
|
|
170 ... 264 V |
170 ... 264 V |
|
|
輸入范圍寬 |
- |
- |
|
|
過電壓電阻 |
2.3 × Vin rated，1.3 ms |
2.3 × Vin rated，1.3 ms |
|
|
Iout rated 時的電源緩沖，最小值 |
20 ms；Vin = 93/187 V 時 |
20 ms；Vin = 93/187 V 時 |
|
|
額定電源頻率 1 |
50 Hz |
50 Hz |
|
|
額定電源頻率 2 |
60 Hz |
60 Hz |
|
|
額定輸入范圍 |
45 ... 65 Hz |
45 ... 65 Hz |
|
|
輸入電流 |
|
|
|
|
1.4 A |
3.7 A |
|
|
0.8 A |
1.7 A |
|
|
接通電流限制 (+25 °C)，最大值 |
23 A |
62 A |
|
|
電流限制持續時間 25 °C 時 |
|
|
|
|
3 ms |
3 ms |
|
|
I2t，最大值 |
1.3 A2·s |
12 A2·s |
|
|
集成輸入熔斷器 |
T 3,15 A/250 V（不可操作） |
T 6.3 A/250 V（不可操作） |
|
|
電源輸入保護 (IEC 898) |
推薦小型斷路器：10 A 特性曲線 B 或 6 A 特性曲線 C |
推薦小型斷路器：16 A 特性曲線 B 或 10 A 特性曲線 C |
|
|
輸出 |
|
|
|
|
輸出 |
可控，浮地直流電壓 |
可控，浮地直流電壓 |
|
|
額定電壓 Vout DC |
24 V |
24 V |
|
|
總誤差，靜態 ± |
1 % |
1 % |
|
|
靜態電源補償，大約值 |
0.1 % |
0.1 % |
|
|
靜態負載平衡，大約值 |
0.1 % |
0.1 % |
|
|
剩余紋波，峰-峰，最大值 |
50 mV |
50 mV |
|
|
峰值電壓，峰-峰，最大值（帶寬：20 MHz) |
150 mV |
150 mV |
|
|
產品功能 - 輸出電壓可調 |
- |
- |
|
|
狀態顯示 |
綠色 LED 表示 24 V 正常；紅色 LED 表示故障；黃色 LED 表示待機 |
綠色 LED 表示 24 V 正常；紅色 LED 表示故障；黃色 LED 表示待機 |
|
|
開關動作 |
無 Vout 過沖（軟起動） |
無 Vout 過沖（軟起動） |
|
|
啟動延遲，最大值 |
1.5 s |
1.5 s |
|
|
電壓上升，典型值 |
10 ms |
10 ms |
|
|
額定電流 Iout rated |
3 A |
8 A |
|
|
電流范圍 |
0 ... 3 A |
0 ... 8 A |
|
|
提供的有功功率（典型值） |
72 W |
192 W |
|
|
短時過載電流 |
|
|
|
|
12 A |
35 A |
|
|
12 A |
35 A |
|
|
過高電流的過載能力持續時間 |
|
|
|
|
70 ms |
70 ms |
|
|
70 ms |
70 ms |
|
|
并聯增加功率 |
- |
- |
|
|
效率 |
|
|
|
|
Vout rated、Iout rated 時的效率，近似值 |
87 % |
90 % |
|
|
Vout rated、Iout rated 時的功耗，近似值 |
11 W |
21 W |
|
|
閉環控制 |
|
|
|
|
動態電源補償 (Vin rated ±15 %)，最大值 |
0.1 % |
0.1 % |
|
|
動態負載濾波（Iout：50/100/50 %），Uout ± 典型值 |
1 % |
2 % |
|
|
動態負載濾波（Iout：10/90/10 %），Uout ± 典型值 |
3 % |
3 % |
|
|
負載步穩定時間 10 至 90%，典型值 |
5 ms |
5 ms |
|
|
負載步穩定時間 90 至 10%，典型值 |
5 ms |
5 ms |
|
|
穩定時間，最大值 |
5 ms |
5 ms |
|
|
保護和監視 |
|
|
|
|
輸出過電壓保護 |
附加控制回路，限制（閉環控制），< 28.8 V 時 |
附加控制回路，限制（閉環控制），< 28.8 V 時 |
|
|
電流限制 |
3.15 ... 3.6 A |
8.4 ... 9.6 A |
|
|
電流限制，典型值 |
3.4 A |
9 A |
|
|
輸出特性 - 防短路 |
√ |
√ |
|
|
短路保護 |
電子停機，自動重啟 |
電子停機，自動重啟 |
|
|
過載/短路指示 |
- |
- |
|
|
安全性 |
|
|
|
|
一次/二次隔離 |
√ |
√ |
|
|
電隔離 |
安全特低輸出電壓 Uout，符合 EN 60950-1、EN 50178 和 EN 61131-2 |
安全特低輸出電壓 Uout，符合 EN 60950-1、EN 50178 和 EN 61131-2 |
|
|
防護等級 |
Class I |
Class I |
|
|
漏泄電流 |
|
|
|
|
3.5 mA |
3.5 mA |
|
|
0.4 mA |
1.3 mA |
|
|
CE 認證 |
√ |
√ |
|
|
UL/cUL (CSA) 認證 |
cULus-Listed (UL 508, CSA C22.2 No. 142), File E143289 |
cULus-Listed (UL 508, CSA C22.2 No. 142), File E143289 |
|
|
防爆 |
IECEx Ex nA nC IIC T4 Gc; ATEX (EX) II 3G Ex nA nC IIC T4 Gc; cULus (ANSI/ISA 12.12.01, CSA C22.2 No.213) Class I, Div. 2, Group ABCD, T4, File E330455 |
IECEx Ex nA nC IIC T3 Gc; ATEX (EX) II 3G Ex nA nC IIC T3 Gc; cULus (ANSI/ISA 12.12.01, CSA C22.2 No.213) Class I, Div. 2, Group ABCD, T3, File E330455 |
|
|
FM 認證 |
Class I，Div. 2，Group ABCD，T4 |
Class I，Div. 2，Group ABCD，T4 |
|
|
CB 認證 |
√ |
√ |
|
|
船舶認證 |
ABS、BV、DNV GL |
ABS、BV、DNV GL |
|
|
防護等級 (EN 60529) |
IP20 |
IP20 |
|
|
EMC |
|
|
|
|
輻射干擾 |
EN 55022 Class B |
EN 55022 Class B |
|
|
電源諧波限制 |
EN 61000-3-2 |
EN 61000-3-2 |
|
|
噪音干擾 |
EN 61000-6-2 |
EN 61000-6-2 |
|
|
運行數據 |
|
|
|
|
環境溫度 |
|
|
|
|
0 ... 60 °C |
0 ... 60 °C |
|
|
自然對流冷卻 |
自然對流冷卻 |
|
|
-40 ... +85 °C |
-40 ... +85 °C |
|
|
-40 ... +85 °C |
-40 ... +85 °C |
|
|
濕度等級（符合標準 EN 60721） |
氣候等級 3K3，無冷凝 |
氣候等級 3K3，無冷凝 |
|
|
機械 |
|
|
|
|
連接技術 |
螺釘型/彈簧型卡式連接 |
螺釘型/彈簧型卡式連接 |
|
|
連接 |
|
|
|
|
L, N, PE:1 個螺釘型接線端子，每個端子為 0.5 ... 2.5 mm2 |
L, N, PE:1 個螺釘型接線端子，每個端子為 0.5 ... 2.5 mm2 |
|
|
L+, M:2 個彈簧型接線端子，截面積均為 0.5 - 2.5 mm2 |
L+, M:2 個彈簧型接線端子，截面積均為 0.5 - 2.5 mm2 |
|
|
產品功能 |
|
|
|
|
√ |
√ |
|
|
√ |
√ |
|
|
外殼寬度 |
50 mm |
75 mm |
|
|
外殼高度 |
147 mm |
147 mm |
|
|
外殼深度 |
129 mm |
129 mm |
|
|
所需的間距 |
|
|
|
|
50 mm |
||
|
50 mm |
||
|
0 mm |
||
|
0 mm |
||
|
重量，約 |
0.45 kg |
0.74 kg |
|
|
并排安裝外殼的產品特點 |
√ |
√ |
|
|
安裝 |
可安裝在 S7-1500 導軌上 |
可安裝在 S7-1500 導軌上 |
|
|
40°C 時的 MTBF |
1 611 993 h |
1 362 918 h |
|
|
其它信息 |
技術數據是額定輸入電壓以及 +25°C 環境溫度下的數據（除非另外規定） |
技術數據是額定輸入電壓以及 +25°C 環境溫度下的數據（除非另外規定） |
|
分布式 I/O 系統 SIMATIC ET 200MP 的組態
組態
SIMATIC ET 200MP 分布式 I/O 系統由以下組件構成：
● 接口模塊（PROFINET 或 PROFIBUS）
● 數字量和模擬量 I/O 模塊
● 通信模塊（點對點）
● 工藝模塊（計數、定位、基于時間的 IO）
● 系統電源（可選）
ET 200MP 分布式 I/O 系統與 S7-1500 自動化系統相同，也安裝在安裝導軌上。
SIMATIC ET 200MP 分布式 I/O 系統的 I/O 模塊可用于分布式組態（帶有 ET 200MP 接口模塊），也可應用于集中式組態（帶有 S7-1500 CPU）中。
使用 SIMATIC S7- - 1500 組態故障安全系統
故障安全自動化系統
故障安全自動化系統（F 系統）用于具有較高安全要求的系統。F 系統用于控制過程，確保中斷后這些過程可立即處于安全狀態。也就是說，F(xiàn) 系統用于控制過程，在這些過程中發生即時中斷不會危害人身或環境。
安全集成
安全集成是西門子自動化和驅動技術的安全理念所在。
針對安全系統，均采用久經驗證的自動化技術與產品，例如這種情況下的 SIMATIC S7-1500。安全集成包括完整的安全序列、各種傳感器、執行器和故障安全模塊以及控制器，通過標準現場總線進行安全相關的通信。除了其實際功能外，驅動器和控制器還處理安全任務。
帶有 S7- - 1500 和 ET 200MP 的 SIMATIC Safety F 系統顯示了一個帶有 S7-1500、ET 200MP 和 PROFINET IO 的 SIMATIC Safety F 系統示例。
在 S7-1500/ET 200MP 組態中，故障安全 I/O 模塊和非故障安全 I/O 模塊可混合使用。
故障安全 IO 控制器 (F-CPU) 與：
● 故障安全模塊交換安全相關數據
● 非故障安全模塊交換非安全相關數據
