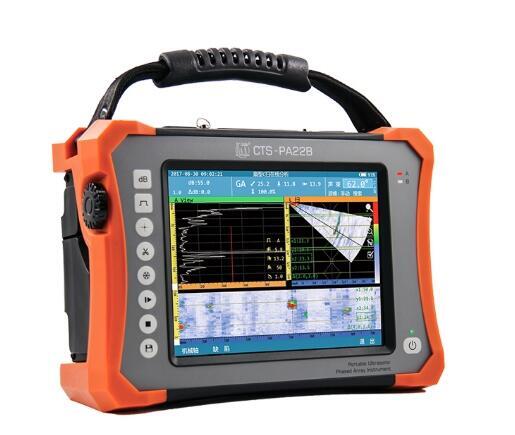

通道參數
PA 模 式
16:64通道
TOFD 模式
2通道
UT 模 式
2通道
物理參數
顯示
8.4寸800×600 TFT彩色液晶屏
探頭接口
I-PEX 160 pin相控陣探頭接口；C5常規探頭接口，支持一發一收及自發自收
I/O 接口
USB2.0接口（2個）；HDMI高清視頻接口；LAN 千兆網口；WIFI 無線網口； I/O調試接口；二維編碼器接口
存儲器
內部： 1GB內存+4GB FLASH，SD卡（可擴展32G）；外部： U盤
重量
3.5kg（含1塊電池）
體積
長×高×寬：284mm×202mm×95mm
電源
交流：100V～ 240V；直流：12V
充電
儀器內置充電或外置充電器充電
工作時間
6小時
功率
26W
語言
中文
溫度特性
工作溫度：-20℃～ 50℃；存儲溫度：-20℃～ 60℃
防護等級
IP54
性能參數—PA工作模式
重復頻率
50Hz～ 10kHz
電壓
雙極性 ±45V～ ±100V，步進5V
脈沖寬度
20ns～ 800ns，步進5ns
阻尼
50Ω
采樣頻率
125MHz
延時精度
2.5ns
接收延時
0us～ 40us
帶寬
0.5MHz～ 19MHz
增益
0.0dB～ 80dB
濾波器
0.5～ 9.6MHz、2.5～ 12.9MHz、3.8～ 19MHz三檔可選
檢波
全波
掃描線
128線
觸發
編碼器、時基
掃描類型
線掃、扇掃、C掃
角度范圍
-89°～ +89°
自動校準
聲速、延時、TCG、ACG、編碼器
檢測范圍
0.0mm～ 1000mm，最小范圍11mm
顯示延遲
1000mm
單位
mm
測量閘門
A、B
閘門起點
全范圍
閘門寬度
閘門起點到全范圍
閘門高度
0%～ 100%
報警
聲、光
測量模式
峰值、前沿
顯示讀數
幅度、聲程、水平、深度
測量分辨率
0.5mm
性能參數—UT工作模式
重復頻率
50Hz～ 5kHz
電壓
負方波 -75V～ -250V，步進25V
脈沖寬度
20ns～ 800ns，步進5ns
阻尼
80Ω、400Ω
采樣率
200MHz
帶寬
0.5MHz～ 20MHz
增益
0.0dB～ 110.0dB
濾波器
寬帶、窄帶
檢波
全波、正半波、負半波、射頻
觸發
時基
掃描類型
A掃、連存
自動校準
聲速、延時、K值\角度、DAC、AVG
檢測范圍
0.0～2000mm 最小范圍1mm
顯示延遲
2000mm
顯示移位
2000mm
單位
mm
測量閘門
A、B
閘門起點
全范圍
閘門寬度
閘門起點到全范圍
閘門高度
5%～ 95%
報警
聲、光
測量模式
峰值、前沿
顯示讀數
幅度、聲程、水平、深度
測量分辨率
0.1mm
性能參數—TOFD模式
重復頻率
50Hz～ 5kHz
電壓
負方波 -75V～ -250V，步進25V
脈沖寬度
20ns～ 800ns，步進5ns
阻尼
80Ω、400Ω
采樣率
200MHz
帶寬
0.5MHz～ 20MHz
增益
0.0dB～ 110.0dB
濾波器
寬帶、窄帶
檢波
射頻
觸發
編碼器
掃描類型
A掃、TOFD掃
自動校準
延時、前沿、PCS、直通波、底波、編碼器
檢測范圍
0.0～2000mm 最小范圍1mm
顯示延遲
2000mm
顯示移位
2000mm
單位
mm、us
測量閘門
A、B
閘門起點
全范圍
閘門寬度
閘門起點到全范圍
閘門高度
0%～ 100%
報警
聲、光
測量模式
峰值、前沿
顯示讀數
幅度、聲程
測量分辨率
0.1mm
