IFM易福門 壓力傳感器 PN2094

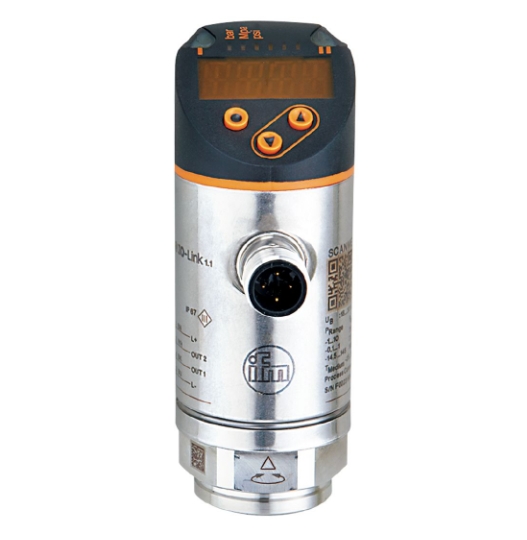

帶顯示屏的壓力傳感器 PN2094
兩個開關輸出，其中一個可編程為 IO-Link，另一個可作為模擬輸出
紅/綠顯示，用于明確標識可接受的范圍
管路連接可進行旋轉，方便進行佳的排列
高負載保護，長期穩定性
堅固的設計，適用于嚴苛的工業環境
產品特征
輸入和輸出總數 數字輸出數量: 2; 模擬輸出數量: 1
測量范圍
-1...10 bar -14.6...145 psi -0.1...1 MPa
系統接口 螺紋連接 G 1/4 內螺紋 (DIN EN ISO 1179-2)
應用
特殊的性能 鍍金觸點
測量元件 陶瓷電容式壓力測量元件
應用 用于工業應用
介質 液體和氣體介質
介質溫度[°C] -25...80
爆破壓力最小值
150 bar 2175 psi 15 MPa
抗壓強度
75 bar 1087 psi 7.5 MPa
耐真空
-1000 mbar -0.1 MPa
壓力 相對壓力; 真空
電氣數據
工作電壓[V] 18...30 DC; (按照SELV/PELV)
電流損耗[mA] < 35
絕緣電阻最小值[MΩ] 100; (500 V DC)
防護等級 III
反相保護 有
開機延遲時間[s] 0.3
Watchdog集成看門狗電路 有
總的輸入/輸出
輸入和輸出總數 數字輸出數量: 2; 模擬輸出數量: 1
輸出
輸出數量 2
輸出信號 開關信號; 模擬信號; IO-Link; (可配置)
電氣設計 PNP/NPN
數字輸出數量 2
輸出功能 常開/常閉; (可設定參數)
開關量輸出DC電壓降最大值[V] 2
開關量輸出DC的持續電流負載[mA] 250
開關頻率DC[Hz] < 500
模擬輸出數量 1
模擬電流輸出[mA] 4...20; (可調整量程 1:5)
負載最大值[Ω] 500
模擬電壓輸出[V] 0...10; (可調整量程 1:5)
負載電阻最小值[Ω] 2000
短路保護 有
短路保護類型 脈沖
過載保護 有
測量/設定范圍
測量范圍
-1...10 bar -14.6...145 psi -0.1...1 MPa
測量值起點
-1...8 bar -14.6...116 psi -0.1...0.8 MPa
測量值終點
1...10 bar 14.6...145 psi 0.1...1 MPa
Factory setting / CMPT = 2
開關點, SP
-0.94...10 bar -13.6...145 psi -0.094...1 MPa
復原點, rP
-0.98...9.96 bar -14.2...144.4 psi -0.098...0.996 MPa
SP與rP間的最小距離
0.06 bar 0.6 psi 0.006 MPa
設定步距
0.02 bar 0.2 psi 0.002 MPa
Status_B High Resolution / CMPT = 3
開關點, SP
-0.94...10 bar -13.6...145 psi -0.094...1 MPa
復原點, rP
-0.98...9.96 bar -14.2...144.4 psi -0.098...0.996 MPa
SP與rP間的最小距離
0.05 bar 0.6 psi 0.005 MPa
設定步距
0.01 bar 0.1 psi 0.001 MPa
精度/偏差
開關點精度[測量范圍值的%] < ± 0,4; (Turn down 1:1)
重復精度[測量范圍值的%] < ± 0,1; (溫度波動< 10 K; Turn down 1:1)
特征曲線偏差[測量范圍值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = 極限點設定)
滯后偏差[測量范圍值的%] < ± 0,1; (Turn down 1:1)
長時間穩定性[測量范圍值的%] < ± 0,05; (Turn down 1:1; 每6個月)
溫度系數零點[測量范圍值的百分比 / 10 K] < ± 0,2; (-0...80 °C)
溫度系數量程[測量范圍值的百分比 / 10 K] < ± 0,2; (-0...80 °C)
注釋 DNV GL認證標準條件下的開關點精度，線性度誤差：< ± 1%/ < ± 1%
反應時間
反應時間[ms] < 1.5
可編程的延遲時間dS, dr[s] 0...50
阻尼過程值dAP[s] 0...4
用于模擬量輸出的阻尼 (dAA)[s] 0...4
模擬輸出響應時間最大值[ms] 3
軟件/編程
參數設定 遲滯/窗口; 常開/常閉; ON延遲、關斷延時; 阻尼; 顯示單位; 電流/電壓輸出
接口
通信接口 IO-Link
傳遞類型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI標準 IEC 61131-9
SIO模式 有
必需的mater port type A; (當針腳2未連接時: B)
支持的DeviceID
運行方式 DeviceID
Factory setting / CMPT = 2 463
Status_B High Resolution / CMPT = 3
974
