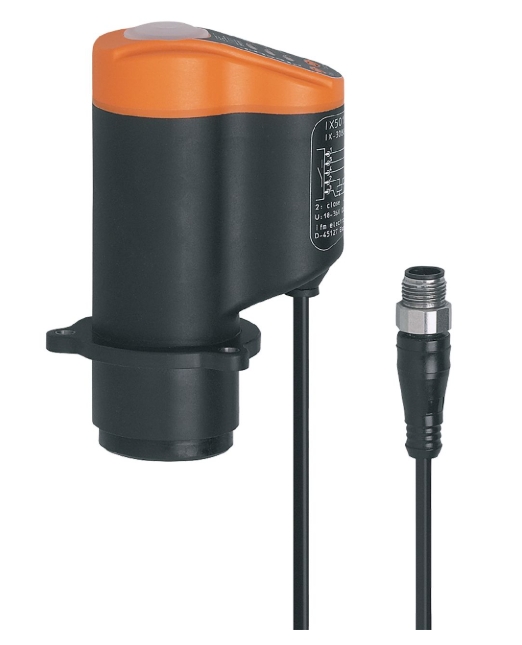

IFM易福門 閥門傳感器 IX5030
用于線性閥的位置傳感器 IX5030
單或雙座閥和膜片閥的位置反饋
可自選開關輸出：閥門打開/關閉、調節位置
取代二進制脈沖接收器
整個測量范圍的分辨率為 0.2 mm
通過按鈕對閥門位置進行編程
產品特征
電氣設計 AS-i
尺寸[mm] 65 x 52 x 110
應用
應用 用于單一和雙座線形閥門的位置反饋; 絕對距離檢測; 閥門密封圈的監控
電氣數據
工作電壓[V] 26.5...31.6 DC
電流損耗[mA] < 50
防護等級 III
反相保護 有
開機延遲時間最大值[ms] 2000
輸出
電氣設計 AS-i
監控范圍
測量范圍[mm] 0...80
最大的目標速度[m/s] 1
閥門沖程的分辨率[mm] 0.2
目標物體
圓柱形圓盤
- ? 24 mm ±0,05 mm
- 低高度10mm
- 扁平面
- 不銹鋼符合DIN17440標準，材料編號316S12。
軟件/編程
參數設定 測量范圍內任意定義的3個開關點
工作條件
環境溫度[°C] -25...70
外殼防護等級 IP 65; IP 67; (僅與閥門頭中的一個裝置相連接, 防止傳感器機械的損傷。)
認證/測試
抗振強度
EN 60068-2-6 Fc 1 mm (10...55 Hz) / 每3個軸每分鐘一個八度
抗沖擊
EN 60068-2-27 Ea 30 g 11ms半正玄; 3個坐標軸中每個方向6個沖擊
MTTF[年] 281
AS-i分類
AS-i版本 3.0
擴展尋址模式 有
AS-i I/O配置[hex] 0
AS-i ID代碼[hex] A.F
數據位
名稱 close seat open 不接線
狀態 = 0 滑塊在“關閉”區域外 滑塊在“座位”區域外 滑塊在“打開”區域外 默認值
狀態 = 1 滑塊在“關閉”區域內 滑塊在“座位”區域內 滑塊在“打開”區域內 -
機械技術數據
重量[g] 219.5
安裝方式 3孔法蘭
尺寸[mm] 65 x 52 x 110
原材料 PA; TPE; PP; LCP
顯示器/操作件
顯示
開關狀態 1 x LED, 綠色 open
開關狀態 1 x LED, 黃色 seat
開關狀態 1 x LED, 紅色 close
操作 1 x LED, 綠色 AS-i電壓
錯誤
1 x LED, 紅色
