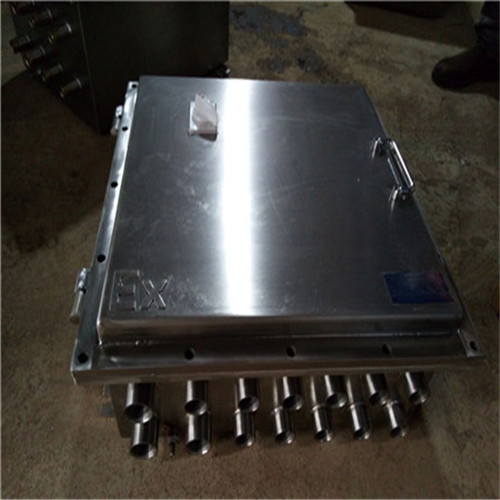

不銹鋼防爆接線箱適用范圍
1、1區、2區危險場所。
2、IIA、IIB、IIC類爆炸性氣體環境。
*如要求IIC、e類請注明。產品特點1、鑄鋁合金外殼增安型,壓鑄成型,表面噴塑。
2、結合面采用曲路密封結構，具有較強的防水、防塵性能。
3、接線端子采用增安型專用端子,接線方便，牢固可靠,并且電流大小
有多種規格可供用戶任意選配。
4、防爆接線箱進線口方向變化多端,可根據用戶要求任意,選配進線口并可根據
用戶要求直接配裝BOM系列的電纜密封接頭(注:用戶在訂貨時須注明)。
5、防爆接線箱符合GB3836-2000，IEC60079標準要求。
型號含義主要技術參數型號A B C D E常規進出線口徑規格、數量BXJ-20/4
204 185 160 82 100 1-G3/4”4-G1/2”BXJ-20/8 242 245 196 104 110 1-G1”7-G3/4”BXJ-20/16 318 332
172 206 110 1-G1/2”7-G3/4”BXJ-20/24 422 338 276 224 110 1-G1/2”1-G3/4”BXJ-20/30 422 412 276 299 114 1-G1/2”13-G3/4”
額定電壓(V)額定電流(A)防爆標志防護等級220/380 20 ExdⅡBT6
不銹鋼防爆接線箱布局與特色
a．接線箱依照GB3836.1~3-2000規范需求規劃制作，并經國家指定查驗機關查驗合格，頒布合格證；
b．接線箱可選用高強腐不銹鋼板焊接而成，或經濟型的鋼板焊接而成，進出線口方向、數量、端子數及公稱直徑可根據用戶需求恣意改變，鋼管布線和電纜布線均可，電纜布線須裝備電纜夾緊密封接頭。
3、裝置與修理
3．1裝置前應查看銘牌上的技能數據是不是與實踐運用情況相符；
3．2查看一切緊固件是不是有松動表象，如有松動應加以緊固；
3．3接線箱的表里接地有必要杰出牢靠；
3．4裝置時需將電纜穿過密封圈、金屬墊圈、用壓緊螺母壓緊，確保密封及電纜不得松動，不運用的接線口使用密封圈和金屬墊片加以封堵；
3．5修理查看時有必要先斷開電源后方可開蓋；
不銹鋼防爆接線箱商品特色：
1．304不銹鋼接線箱外殼選用優質304不銹鋼鋼板焊接而成，外形漂亮；
2．本防爆接線箱分為隔爆型防爆商品與增安型防爆商品，內部可裝各種接線端子，接線便利；
3．選用國家規范規劃，可選擇壁掛式和落地式等；
4．可按客戶需求加裝防護箱，可以到達更高的野外防護作用；
5．一切緊固件均選用抗強腐蝕的304不銹鋼原料；
6．布線方法，鋼管或電纜、防爆軟管均可；
7．可根據用戶需求特別定制；
不銹鋼防爆接線箱技能參數：
防爆象征：ExdIIBT4/T5/T6、ExeIIT4/T5/T6、DIP A20 TA,T4/T5/T6；
額外電壓：AC220/380V,非規范電壓：12V/24V/36V/127V/660V；
進出線數量：按客戶需求
螺紋標準：DN15-DN100/G1/2-G4寸
引進線標準：直徑6mm-80mm；引出線標準：直徑6mm-80mm；
引進引出方向：進步上出，下進下出（可按客戶需求不受約束）
工作條件：
a\海拔不超越2000m；
b\周圍空氣溫度不高于+60℃，不低于-40℃；
c\空氣相對濕度不大于90%（+20℃時）；
d\筆直裝置傾斜度不大于5°；
e\無顯著搖擺和激烈沖擊振蕩的當?shù)兀?
f\無顯著損壞金屬和絕緣腐蝕性氣體和蒸氣的環境中；
g\無滴水和其它液體侵入的當?shù)兀?
常規尺寸有：
200*200*150
300*200*150
300*300*150
300*400*200
400*400*200
400*500*200
500*600*200
