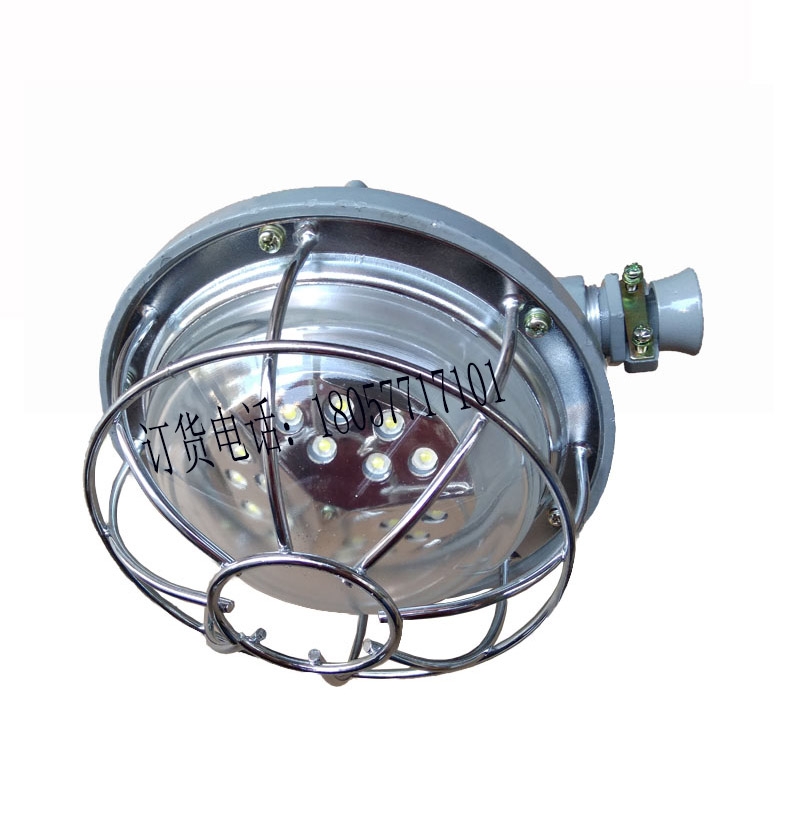

DGS28/127L(D) 礦用隔爆型LED巷道燈
1.1 產品特點
DGS系列礦用隔爆型LED巷道燈（以下簡稱巷道燈）具有體積小、重量輕、亮度高、功耗低、壽命長、免維護、環保節能、安全性能好等優點；
巷道燈采用高壓壓鑄鋁成型殼體，表面采用新的粉末靜電噴涂處理，耐腐耐用、簡潔美觀；
巷道燈采用先進的電路設計和高流明大功率LED光源，發光效率高，比傳統白熾燈節電80%以上，相同功率下，亮度是白熾燈的10倍以上；
巷道燈設計合理，性能穩定可靠，使用壽命長，解決了傳統燈具需頻繁更換燈泡的問題；
巷道燈散熱底座外圍呈波浪形狀，輔以幾十條寬大的散熱筋，散熱面積大幅增加，促使熱量快速散發到空氣之中，有效解決了LED光源組的散熱和光衰問題，延長了LED光源的使用壽命。2 技術特征
主要用途及適用范圍
巷道燈是以LED發光二極管為光源的新型綠色環保型照明燈具，適用于含有甲烷、煤塵等爆炸危險的煤礦井下，作為巷道及峒室內作固定式局部照明用。嚴禁用于采掘工作面。
2.1 主要技術參數見下表
表1
|
巷道燈型號 |
額定電壓 V（AC） |
額定功率 W |
照射距離 m |
光照度 Lx |
適用外形尺寸 mm |
質量 kg |
|
DGS18/127L(D) |
127 |
18 |
3 |
≥10 |
228×132×185 |
2.4 |
|
DGS24/127L(D) |
127 |
24 |
3 |
≥10 |
228×132×185 |
2.4 |
|
DGS28/127L(D) |
127 |
24 |
3 |
≥10 |
282×260×244 |
5.5 |
|
DGS36/127L(D) |
127 |
36 |
3 |
≥10 |
282×260×244 |
5.5 |
|
DGS55/127L(D) |
127 |
55 |
3 |
≥10 |
282×260×244 |
5.5 |
|
DGS70/127L(D) |
127 |
55 |
3 |
≥10 |
282×260×244 |
5.5 |
2.2 電源電壓在額定電壓的85V～265V范圍內波動時，巷道燈均能正常工作。
3 結構特征
巷道燈由三部分組成：光源組件（含LED光源，反光罩及電子驅動線路板等部分）、防爆殼體（含壓鑄鋁殼、鋼化透光玻璃罩、電纜引入裝置、密封件等）、防護罩。
4 安裝使用
安裝前務必確認電源電壓與巷道燈的額定工作電壓相符，否則不可安裝使用。
安裝前預先做好懸掛燈具的掛鉤，必須牢固可靠。每兩盞燈間距≤30m，若電源線撓度過大，則應該增加中間掛鉤。
必須使用有地線的三芯阻燃電纜線。旋開接線腔兩端的壓緊螺母，拆卸其上電源線壓板，打開上蓋，輕拿輕放，嚴禁損傷防爆面。將壓緊螺母、墊圈、密封圈依次套在電源線上，將電纜線伸入接線腔。
電源的零線、火線接在銅接線柱上（無極性要求），地線接在腔體的相應接地極上，連接必須可靠。
調整接線腔內電纜松緊適宜后，用扳手將壓緊螺母扭緊，注意不要造成電纜線自身旋轉。壓緊螺母一定要將密封圈壓緊，以防止水滲入腔內，導致短路或損壞電源。裝好電源線壓板，緊固兩端螺釘。
仔細安裝上蓋，檢查上蓋防水密封圈，將上蓋輕輕旋入殼體，對正連接孔旋緊螺栓。
警告：如果只有電源進線而無電纜出線時，空置的電纜引入裝置必須使用堵板密封，并旋緊壓緊螺母，確保密封圈密封可靠。
5 故障分析及排除
常見故障分析及排除方法見表2
表2
|
故障現象 |
原因分析 |
排除方法 |
|
巷道燈不亮 |
無電源輸入 |
確認上級電源開關是否合閘，確認是否有正常電源輸出 |
|
接線柱螺母松動，電源線脫落 |
切斷上級電源，打開上蓋，檢查接線柱的螺母是否松動，電源線是否脫落 |
|
|
驅動電源線路板損壞或LED光源損壞 |
切斷上級電源，打開蓋子，取出驅動電源線路板，檢查線路板的電源輸入、輸出引線是否有松動或脫落現象，若有則按標識接好即可，如果沒有且排除了上述第1、第2點的故障，那么可以判定是驅動電源損壞或LED光源損壞，涉及到操作的復雜性，建議返廠維修 |
6 保養、維修
——保養、維修巷道燈時必須切斷上級電源!嚴禁帶電打開!嚴禁帶電操作!
——維修巷道燈時嚴禁改動電路，嚴禁損傷隔爆面！
——保養、維修巷道燈時要對橡膠密封圈進行檢查，若出現老化變形，應向廠家購買更換。
7 安全警示及注意事項
——根據《煤礦安全規程》第四百八十條規定，井下照明和信號裝置，應采用具有短路、過載和漏電保護的照明信號綜合保護裝置配電。
——燈具應可靠接地，所有保護接地裝置（包括電纜的鎧裝、鉛皮、接地芯線）應與主接地極連接成一個總接地網。
——缺少零件的巷道燈嚴禁下井使用!
——巷道燈若出現故障，應立即由專業人員維修，嚴禁存在故障的巷道燈下井使用!
——嚴禁拆卸巷道燈的防護網、玻璃罩及觸摸光源表面！
——嚴禁隨意改變巷道燈的結構或零部件！
——嚴禁擊打巷道燈！
8 運輸、貯存要求
巷道燈在運輸過程中不許受劇烈機械沖擊、曝曬和雨淋，嚴防摔擲、翻滾、重壓。
巷道燈應貯存在壞境溫度0～40℃、干燥、清潔及通風良好、無腐蝕性介質的倉庫內。
9 開箱及檢查
開箱前應檢查帶有本公司標識的包裝箱是否完好，如有破損跡象請與供貨商或承運單位聯系解決。
開箱后應檢查箱內巷道燈的數量、說明書、合格證、裝箱單是否相符齊全，并檢查巷道燈外觀是否完好，標志是否齊全，零部件有無損壞等。
裝箱清單見表3：
表3
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
礦用隔爆型LED巷道燈 |
盞 |
1 |
|
|
2 |
使用說明書 |
本 |
1 |
|
|
3 |
合格證 |
個 |
1 |
加蓋出廠日期和檢驗員章方有效 |
注：巷道燈在出廠時已進行了嚴格的檢驗，確保產品合格，但是由于運輸、貯存條件的不當，可能會造成產品損壞，還請廣大用戶及時反饋解決。
10 訂貨須知
用戶訂貨須寫明購買產品型號、名稱、工作電壓及訂購數量。
1.3 使用環境條件
巷道燈在下列條件下應能正常工作：
a) 海拔不超過2000m；
b) 環境溫度-20℃～+40℃；
c) 空氣相對濕度不大于95%(+25℃時)；
d) 具有甲烷爆炸性氣體混合物的煤礦井下；
e) 無顯著搖動和劇烈沖擊振動的環境；
f) 在無破壞絕緣的氣體或蒸汽的環境中；
g) 能防止滴水的地方；
h) 污染等級：3級；
i) 安裝類別：Ⅲ。
1.4 產品執行標準
GB3836.1-2010 爆炸性環境 第1部分：設備 通用要求
GB3836.2-2010 爆炸性環境 第2部分：由隔爆外殼“d”保護的設備
GB3836.3-2010 爆炸性環境 第3部分：由增安型“e”保護的設備
MT221-2005 煤礦用防爆燈具
Q/SZ861-2013 礦用隔爆型LED巷道燈
1.5 產品型式
巷道燈的防爆型式為礦用隔爆型，防爆標志為“ExdIMb”。
任何有關產品的問題，可隨時向廠家咨詢。
