1. 概述
1.1 產品特點

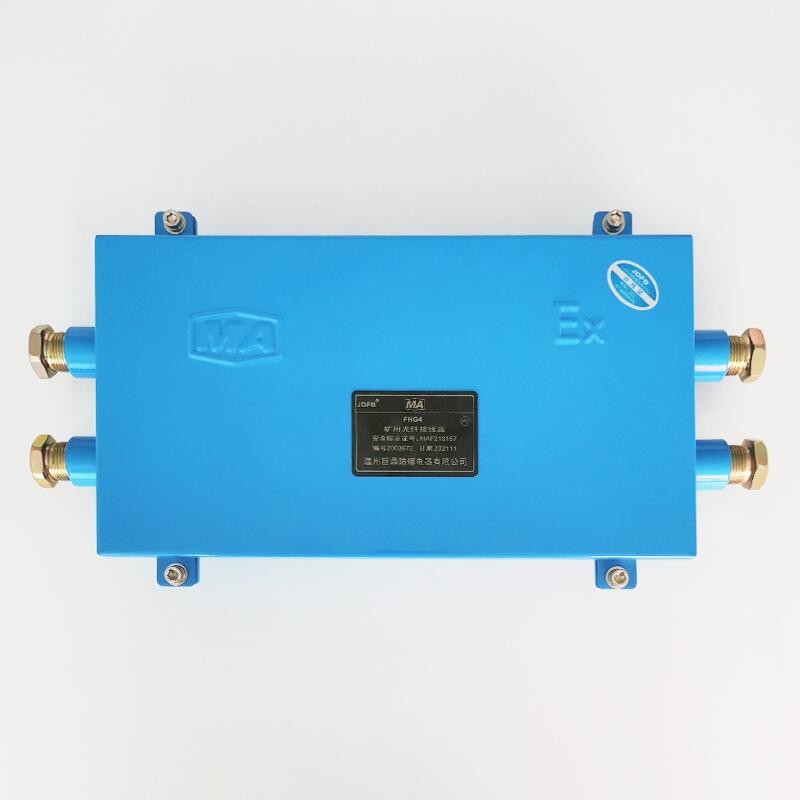

FHG4 FHG4礦用光纜接線盒 礦用光纖接線盒
FHG4、FHG6型礦用光纖盤纖盒(以下簡稱：光纖盒)外殼采用金屬材料成型，有較高機械強度，表面通過靜電噴漆處理，外型美觀大方。盒內光纖收容盤是翻轉式設計，打開角度達90°以上，固定熱縮管、盤繞光纖、擴容和維護都十分方便。
1.2 主要用途及適用范圍
該光纖盒適用于礦山地面和具有甲烷或煤塵爆炸危險的煤礦及非煤礦山井下巷道、硐室、工作面，作為通訊、監控系統的本安光纜轉接和分線設備。
1.3 使用環境條件
a). 溫度：(0～+40)℃；
b). 相對濕度：45%～95%（25℃）；
c). 氣壓：（80～106）kPa；
d）在具有甲烷爆炸性氣體混合物的礦井下使用；在無破壞金屬與腐蝕的氣體和蒸汽的環境中使用。
1.4 型號組成及其代表意義
型號含義
F H G □
1.5 產品執行標準
GB3836.1-2010 爆炸性環境1部分：設備 通用要求
MT 166-87 礦用本質安全型壓接式電纜接、分線盒通用技術條件
Q/ZA 02-2013 FHG4/FHG6 礦用光纖盤纖盒
2. 產品結構特征
光纖盒由外殼、光纖安放盤、光纜固定裝置、進線密封緊固件等部分構成（見下圖）。
3．主要技術參數
序號項目主要技術參數
FHG4 FHG6
1光纜進出通道數量二進二出光纜孔三進三出光纜孔
2光纖安放盤容量12條光纜接頭定位24條光纜接頭定位
