輸入信號 |
電阻：IN1、IN2支持多種規格熱電阻,如Pt100、Pt100.1、Cu50、Cu100。
電偶：IN1、IN2支持多種規格熱電偶，如B、S、K、E、J、T、WRe。
電流：IN1、IN2、IN3、IN4、IN5支持0～10mA、4～20mA(輸入電阻≤250Ω)
電壓：IN1、IN2、IN3、IN4、IN5支持0～5V、1～5V（輸入阻抗≥250KΩ）
一個開關量信號：DI輸入只接收干觸點信號，用于接收后備操作器的手動狀態信號，與模擬輸入IN3配合實現后備操作器手/自動無擾切換。
冷端補償范圍：0～50℃ |
| 型號 | 說明 | ||||||||||
| WP-KS805 | -□ | □ | □ | -□□ | □□ | □□ | □□ | □□ | -□ | -□ | |
| 通訊方式 | 0 | 無通訊接口 | |||||||||
| 1 | RS-232C通訊接口，Modbus協議 | ||||||||||
| 2 | RS-232C通訊接口，WP協議 | ||||||||||
| 7 | RS-485通訊接口，Modbus協議 | ||||||||||
| 8 | RS-485通訊接口，WP協議 | ||||||||||
| 控制輸出 | 2 | （4～20）mA控制輸出 | |||||||||
| OUT2 | 3 | （0～10）mA控制輸出 | |||||||||
| 4 | （1～5）V控制輸出 | ||||||||||
| 5 | （0～5）V控制輸出 | ||||||||||
| 變送輸出 | 2 | （4～20）mA輔助變送輸出或控制輸出 | |||||||||
| 或控制輸出 | 3 | （0～10）mA輔助變送輸出或控制輸出 | |||||||||
| OUT1 | 4 | （1～5）V輔助變送輸出或控制輸出 | |||||||||
| 5 | （0～5）V輔助變送輸出或控制輸出 | ||||||||||
| 輸入類型 | 3 | 適配熱電偶 | |||||||||
| IN1 | 8 | 適配熱電阻 | |||||||||
| 12 | 適配（4～20）mA輸入 | ||||||||||
| 13 | 適配（0～10）mA輸入 | ||||||||||
| 14 | 適配（1～5）V輸入 | ||||||||||
| 15 | 適配（0～5）V輸入 | ||||||||||
| 23 | 全切換分度號輸入 | ||||||||||
| 輸入類型IN2 | □□ | 選擇方式參同IN1輸入類型 | |||||||||
| 輸入類型 | 12 | 適配（4～20）mA輸入 | |||||||||
| IN3 | 13 | 適配（0～10）mA輸入 | |||||||||
| 14 | 適配（1～5）V輸入 | ||||||||||
| 15 | 適配（0～5）V輸入 | ||||||||||
| 輸入類型 | □□ | 選擇方式參同IN3輸入類型 | |||||||||
| IN4 | |||||||||||
| 輸入類型 | □□ | 選擇方式參同IN3輸入類型 | |||||||||
| IN5 | |||||||||||
| 饋電輸出 | 無饋電可省略 | ||||||||||
| P | DC 5/24V饋電輸出（請注明） | ||||||||||
| 供電方式 | T | AC（90～265）V開關電源供電 | |||||||||
★注：IN3、IN4、IN5為0～10mA/（4～20）mA/0～5V/（1～5）V輸入通用，出廠默認設置為（4～20）mA。
選型舉例：WP-KS805-022-0312-P-T

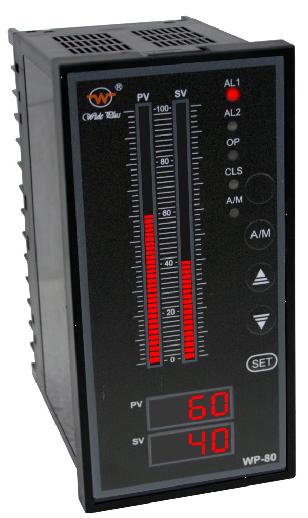

WP-KS805-022-0312-P-T三沖量PID調節儀
